| 产品概述 |
━ Product featuresv1 ━
|
T288 数显防爆压力变送器是 食品、饮料、医药和生物工程等行业专用的卫生型压力变送器。该产品符合GB3836.1-2010《爆炸性环境第1、2部分...》标准，防爆等级 Ex d IIBT6， 最大程度上满足卫生行业在防爆区对各种工况测量和显示的需要； 该变送器过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准。该变送器敏感元件全部采用进口硅微融芯体，直接测量各种生产过程中0～150℃、-0.1～15MPa范围内的液体、气体和蒸汽压力，性能稳定，测量精度高； 清洗和高温灭菌时无需拆卸，使用方便，操作简单。该变送器输出标准4-20mA电流信号或0-10VDC电压信号， 常与PLC、记录仪和调节仪表配套使用。
| 01 数显防爆结构设计，满足各种防爆区过程测量； |
| 02 该变送器过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准； |
| 03 接液材质均为316L卫生级不锈钢材质，表面粗糙度最高可达Ra 0.4 ； |
| 04 CIP-SIP清洗过程控制的压力测量，耐高温达150℃； |
| 05 清洗和高温灭菌时无需拆卸，使用方便，操作简单； |
| 06 智能数字放大器，测量精度高、抗干扰能力强； |
| 07 支持显示和非显示两种结构类型可选；防腐、防压等需求； |
| 08 输出标准4-20mA电流信号或0-10VDC电压信号或数字量485通讯可选； |
| 09 过程连接：支持多种国际标准过程连接方式； |
10 适合热介质、腐蚀性介质、高温粘稠介质或结晶性介质测量。
|
| 11 支持客户个性化定制。 |
技术参数
|
━ Technical parameters ━ |
| 接液材质 | 标配：316L不锈钢 典型：钛合金、钽膜片 |
| 电源 | 12～36VDC 推荐24VDC （功耗≈30mA） |
| 输出 | 4～20mA （标配） 2路继电器输出（显示型 选配） |
| 温漂 | ≤±0.05％FS／℃ ( 温度范围-20～85℃ ）
|
| 零点 | ≤±0.02%/℃ 典型值 ≤±0.04%/℃ 最大值 |
| 满点 | ≤±0.02%/℃ 典型值 ≤±0.04%/℃ 最大值
|
| 零漂 | ≤0.3%满量程 |
| 热回差 | ≤±0.5%满量程 |
| 精度 | ≤±0.5% 满量程
|
| 介质温度 | -30℃/-45℃ ～ +85 / +150 / +200℃ |
| 储存温度 | -40℃～+125℃
|
| 显示范围 | -1999～9999
|
| 粗糙度 | Ra＜0.8 |
| 机械冲击 | 100g/1ms |
| 机械震动 | max.20g：15-2000Hz
|
| 电磁兼容 | 干扰影响：Class B 抗干扰性：符合工业场合要求 |
| 填 充 液 | 1：硅油 2：合成油或卫生油 |
| 响应时间 | 电流输出 max.2ms 电压输出 max.10ms |
| 防护等级 | 标配：IP65 定制:IP67 |
安装位置
| 任意(校验位置变送器竖直，接液膜片朝上) |
卫生型卡盘尺寸对照表
|
━ Health type chuck size table ━
|

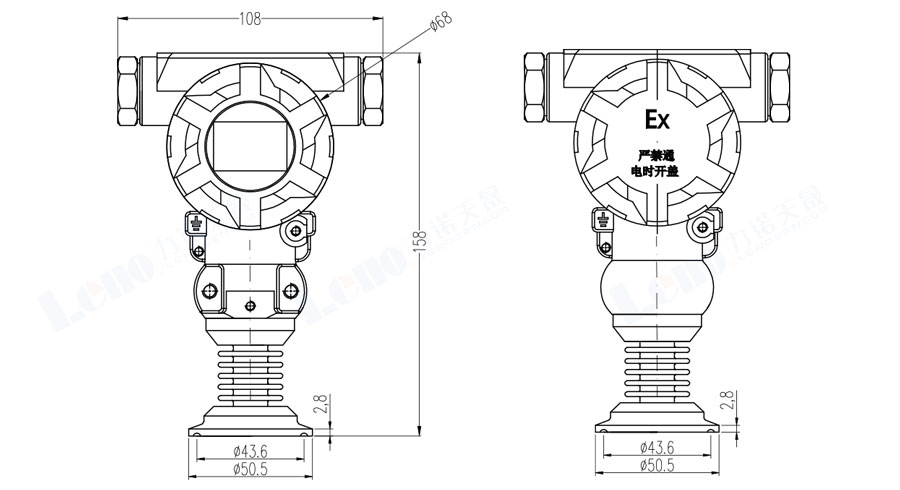

| 外形尺寸 |
━ Overall dimension ━
|
