| 产品概述 |
━ Product featuresv1 ━
|
T288隔爆型数显压力变送器采用隔离防爆型结构设计，符合国家GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》的规定。该变送器可根据测量需要搭配多款感压芯体元件，拥有多种过程连接和电气连接形式，配合就地LCD数显模块，实现就地显示和数据远传，尽可能满足不同现场的压力检测需求。产品整机通过隔离防爆（Ex d IIB T4 Gb）认证，广泛应用于石化、电力、冶金、食品制药等防爆测压场合。
| 01 数显防爆结构设计，各种二类及以下防爆环境的压力检测与控制； |
| 02 工作压力范围宽：(-0.1MPa～0～1.0MPa/100MPa/300MPa 可选）； |
| 03 工作温度范围宽：（-20℃～+70℃/+150/+200℃ 可选） |
| 04 智能数字放大器，测量精度高、抗干扰能力强； |
| 05 支持显示和非显示两种结构类型可选；防腐、防压等需求； |
| 06 多种过程连接、电气连接形式及信号类型，可满足现场不同需求。 |
| 07 过程连接：支持多种国际标准过程连接方式； |
| 08 支持客户个性化定制。 |
| 09 适用于油气回收系统压力检测与控制； |
10 CNG输送管网、加气站增压机组以及售气机的压力检测与控制；
|
| 11 广泛应用于石化、电力、冶金、食品制药等防爆测压场合。 |
技术参数
|
━ Technical parameters ━ |
| 测压类型 | 负压 表压 绝 压 |
| 测量范围 | -0.1MPa ～ 0～1MPa / 100MPa / 300MPa（量程范围内可选） |
| 过载压力 | 常规：满量程1.5倍 极限：满量程2.0倍 |
| 输出信号 | 4～20mADC / 0～10VDC / ModbusRTU-485通讯
|
| 供电电压 | 10～36VDC ( 推荐24VDC ) |
| 工作温度 | -20℃～+80℃ / +150℃ / +200℃（可选）
|
| 温度补偿范围 | -10℃～+80℃ |
| 响应时间 | ≤1ms ( 量程段10%-90% ) |
| 综合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S
|
| 绝缘阻抗 | ≥300MΩ |
| 长期稳定性 | ±0.2％FS 、±0.3％FS/年
|
| 零/满点温度误差 | 常规：±0.1％FS/年 最大：±0.2％FS/年
|
| 接液膜片材质 | 316L (标配) 陶瓷、哈C、钽金属膜片（选配） |
| 壳体材质 | 铸铝材质 |
| 螺纹连接 | M20×1.5 、G1/2、1/2NPT外螺纹 （ 支持客户定制 ）
|
| 电气连接 | M20*1.5 防爆格兰头 |

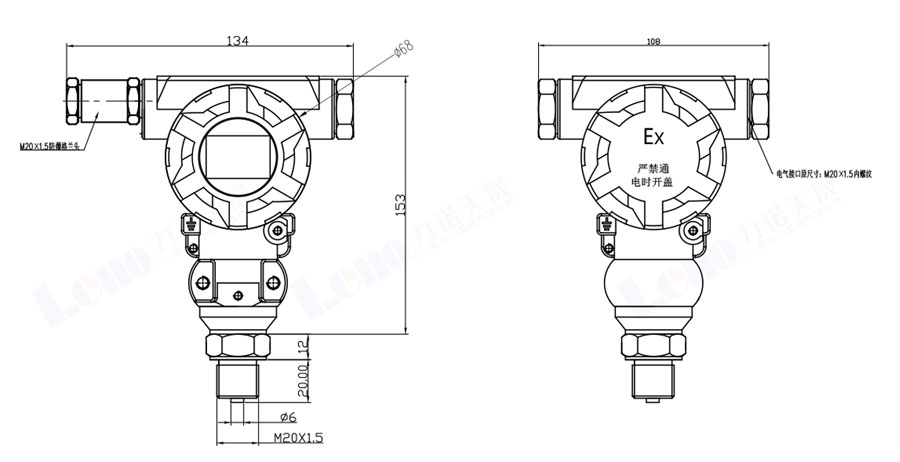

| 外形尺寸 |
━ Overall dimension ━
|
