T33智能平膜压力变送器

产品优势
  • ◆全卫生级不锈钢结构加高亮液晶显示模块设计;

    ◆显示模块支持270°旋转,数字和百分比双显示;

    ◆支持客户定制,多种安装尺寸和电气接口供用户选择,

    ◆广泛应用于各种热介质、腐蚀性介质、高温粘稠介质或者结晶性介质的精确测量;


    ✉ 文档下载:点击下载



在线咨询 400-801-8633

产品概述
 Product featuresv1

       T33智能平膜压力变送器是食品、饮料、医药和生物工程等行业专用的卫生型压力变送器。该变送器采用 全卫生级不锈钢结构加高亮液晶显示模块设计,显示模块支持270°旋转,数字和百分比双显示; 过程连接部分均采用整体焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准。该变送器敏感元件全部采用进口硅微融芯体,直接测量各种生产过程中0-150℃、 -0.1-15MPa范围内的液体、气体和蒸汽压力,性能稳定,测量精度高; 整机经过标准工艺组装和严格测试,达到同类原装进口产品的技术指标并兼具一致性,在工业控制过程中具有稳定可靠、兼容互换等特点。

产品特点
━ Product features

 01  采用全卫生级不锈钢结构加高亮液晶显示模块设计,显示模块支持270°旋转,数字和百分比双显示;
 02  该变送器过程连接部分均采用整体焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准;
 03  接液材质均为316L卫生级不锈钢材质,表面粗糙度最高可达Ra 0.4 ;
 04  CIP-SIP清洗过程控制的压力测量,耐高温达150℃;
 05  清洗和高温灭菌时无需拆卸,使用方便,操作简单;
 06  智能数字放大器,测量精度高、抗干扰能力强;
 07  支持显示和非显示两种结构类型可选;防腐、防压等需求;
 08  输出标准4-20mA电流信号或0-10VDC电压信号或数字量485通讯可选;
 09  过程连接:支持多种国际标准过程连接方式;
 10  适合热介质、腐蚀性介质、高温粘稠介质或结晶性介质测量。
 11  支持客户个性化定制。


技术参数

━ Technical parameters

接液材质 标配:316L不锈钢          典型:钛合金、钽膜片
电源 12~36VDC    推荐24VDC (功耗≈30mA)
输出 4~20mA    Hart
温漂 ≤±0.05%FS/℃  ( 温度范围-20~85℃ )
零点 ≤±0.02%/℃ 典型值           ≤±0.04%/℃ 最大值
满点  ≤±0.02%/℃ 典型值           ≤±0.04%/℃ 最大值
零漂 ≤0.3%满量程
热回差 ≤±0.5%满量程
精度 ±0.1% FS  ±0.25% FS  ±0.5% FS
介质温度 -30/-45 ~ +85 / +150 / +200℃
储存温度 -40℃~+125℃
显示范围 -1999~9999
粗糙度  Ra<0.8
机械冲击 100g/1ms
机械震动 max.20g:15-2000Hz
电磁兼容 干扰影响:Class B    抗干扰性:符合工业场合要求
填 充 液 1:硅油       2:合成油或卫生油
响应时间 电流输出 max.2ms     电压输出 max.10ms
防护等级 标配:IP65      定制:IP67
装位置
 任意(校验位置变送器竖直,接液膜片朝上)


卫生型卡盘尺寸对照表
━ Health type chuck size table

卫生型卡盘尺寸对照表

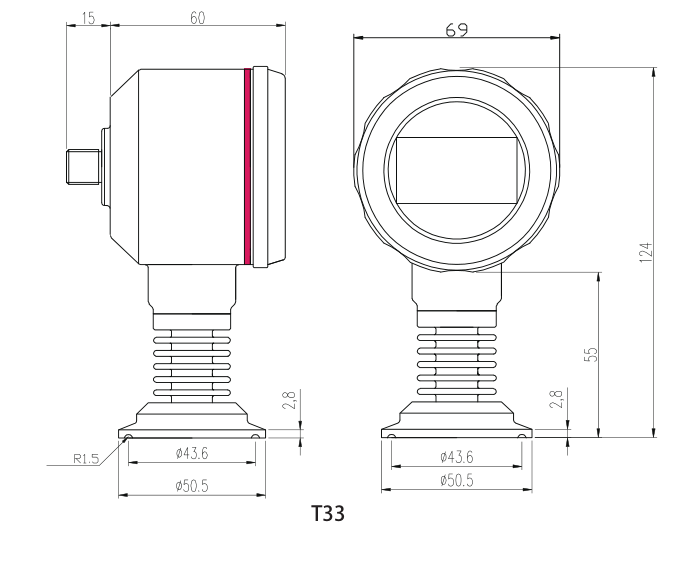

外形尺寸
━ Overall dimension
