| 产品概述 |
━ Product featuresv1 ━
|

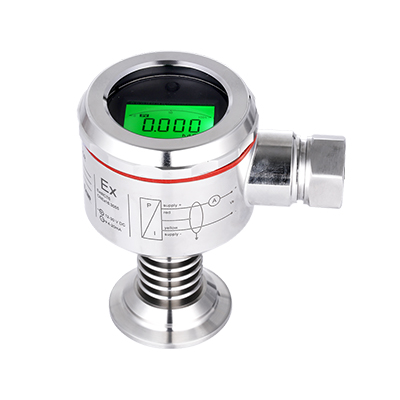

T33智能数显平膜压力变送器是食品、饮料、医药和生物工程等行业专用的卫生型压力变送器。该变送器采用全卫生级不锈钢结构加高亮液晶显示模块设计，显示模块支持270°旋转，数字和百分比双显示； 过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准。该变送器敏感元件全部采用进口硅微融芯体，直接测量各种生产过程中0-150℃、 -0.1-15MPa范围内的液体、气体和蒸汽压力，性能稳定，测量精度高； 整机经过标准工艺组装和严格测试，达到同类原装进口产品的技术指标并兼具一致性，在工业控制过程中具有稳定可靠、兼容互换等特点。
| 01 采用全卫生级不锈钢结构加高亮液晶显示模块设计，显示模块支持270°旋转，数字和百分比双显示； |
| 02 该变送器过程连接部分均采用整体焊接抛光工艺，无卫生死角，相关卫生设计符合FDA标准； |
| 03 接液材质均为316L卫生级不锈钢材质，表面粗糙度最高可达Ra 0.4 ； |
| 04 CIP-SIP清洗过程控制的压力测量，耐高温达150℃； |
| 05 清洗和高温灭菌时无需拆卸，使用方便，操作简单； |
| 06 智能数字放大器，测量精度高、抗干扰能力强； |
| 07 支持显示和非显示两种结构类型可选；防腐、防压等需求； |
| 08 输出标准4-20mA电流信号或0-10VDC电压信号或数字量485通讯可选； |
| 09 过程连接：支持多种国际标准过程连接方式； |
10 适合热介质、腐蚀性介质、高温粘稠介质或结晶性介质测量。
|
| 11 支持客户个性化定制。 |
技术参数
|
━ Technical parameters ━ |
| 测量介质 | 与不锈钢材质不发生反应的各种气体、液体和蒸汽 |
| 测压类型 | 负压 表压 绝压 |
| 测量范围 | - 0.1MPa ～ 0 ～ 1MPa / 100MPa （量程内可选） |
| 过载压力 | 常规：满量程1.5倍 极限：满量程2.0倍 |
| 输出信号 | 4～20mA DC / 0～10VDC / 4～20mA 带两路开关量输出 / Modbus 485 通讯 |
| 供电电压 | 10～36V DC （ 推荐24VDC ） |
| 介质温度 | -40～+85℃ / +150℃ / +200℃ （ 可选 ） |
| 温度补偿范围 | -10℃～+80℃ |
| 响应时间 | ≤1ms ( 量程段 10%～90% ) |
| 综合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S |
| 绝缘阻抗 | ≥ 300MΩ |
| 长期稳定性 | ±0.2%FS 、±0.3%FS / 年 |
| 零/满点温度误差 | 常规； ±0.1%FS / 年 最大：±0.2%FS/年 |
| 接液膜片材质 | 316L |
| 基座材质 | 304或316L不锈钢 |
| 螺纹连接 | M20*1.5 G1/2 1/2NPT 外螺纹 （支持客户定做） |
| 电气连接 | 直接引线 、 M12防水插头 、 航空插头 、赫斯曼插头 |
卫生型卡盘尺寸对照表
|
━ Health type chuck size table ━
|
| 外形尺寸 |
━ Overall dimension ━
|
