TSW 系列万能输入仪表

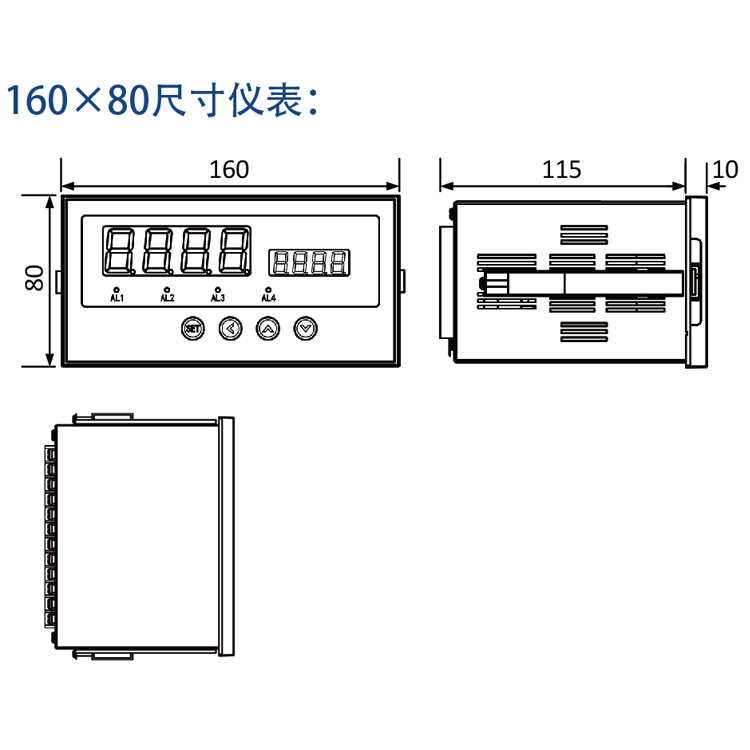

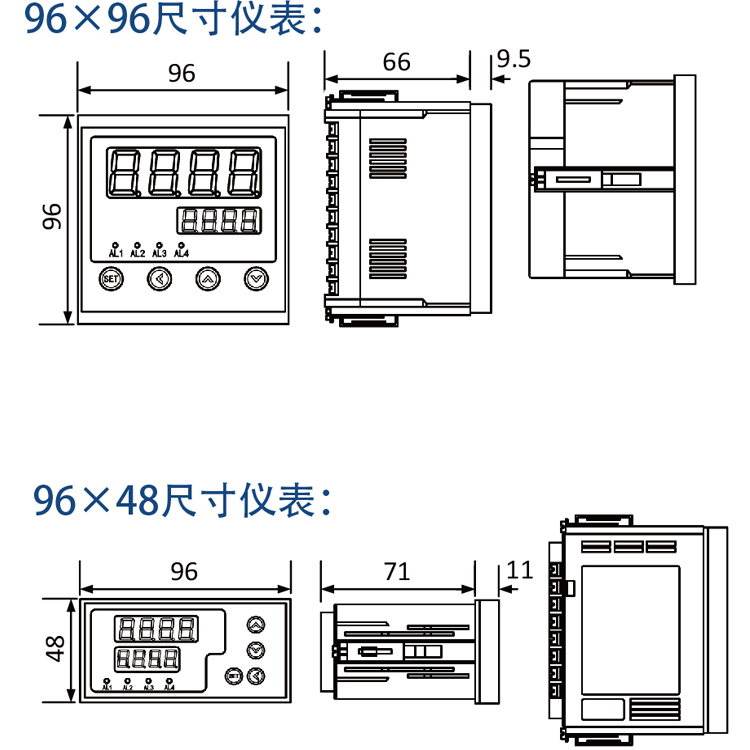

尺寸
技术参数
|
型号 代码 |
技术规格 | ||||||||||||
| TSW- | 0.2级显示精度，每秒10次测控速度 | ||||||||||||
|
外形 尺寸 |
AH | 160x80x125mm 横式 开孔尺寸:152x76 | |||||||||||
| AS | 80x160x125mm 竖式 | ||||||||||||
| B | 96x96x76mm 开孔尺寸:92x92 | ||||||||||||
| CH | 96x48x82mm横式 开孔尺寸:92x45 | ||||||||||||
| D | 72x72x75mm | ||||||||||||
| E | 48x48x110mm | ||||||||||||
|
面板 规格 |
双4位LED | ||||||||||||
|
输入 信号 |
模拟量万能输入 | ||||||||||||
|
报警 输出 |
AH | T1~T4 | 1~4点报警继电器输出，均为常开+常闭双触点 | 250V AC/3A 阻性负载 |
|||||||||
| B | T1~T2 | 1~2点报警继电器输出，均为常开+常闭双触点 | |||||||||||
| T3~T4 | 3~4点报警继电器输出，均为单常开触点 | ||||||||||||
| CH | T1~T2 | 1~2点报警继电器输出，均为常开+常闭双触点 | |||||||||||
| T3 | 3点报警继电器输出，为单常开触点 | ||||||||||||
| T3R | 3点报警继电器输出，均为常开+常闭双触点。选择此型号时，不能选择外供电源，变送输出和通讯只能二选一，且通讯只能选择RS485方式(即S2） | ||||||||||||
| T4 | 4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。选择此型号时，不能选择外供电源，变送输出和通讯只能二选一，且通讯只能选择RS485方式(即S2) | ||||||||||||
| 模拟量输出 | A1 | 电流输出(4~20)mA、(0~10)mA、(0~20)mA | 光电隔离，分辨率:1/3000,负载能力:600Ω | ||||||||||
| A2 | 电压输出(0~5)V、(1~5)V | ||||||||||||
| A3 | 电压输出(0-10)V | ||||||||||||
| A4 | 电压输出(-5V~+5V) | ||||||||||||
| A5 | 电压输出(-10V~+10V) | ||||||||||||
|
外供 电源 |
B | 24V±5% 50mA以下 | |||||||||||
|
通讯 接口 |
S1 | RS232接口 | 光电隔离，应答时间:小于500µS(测量值)通讯协议通过软件选择 (TCASCIl或Modbus-RTU) |
||||||||||
| S2 | RS485接口 | ||||||||||||
|
电源 规格 |
V0 | 100-240V AC(50/60Hz) | |||||||||||
| V1 | 10-24V AC50/60 Hz; 10-24V DC | ||||||||||||
量程
（mm量
文件下载
TSW系列万能输入仪表与各类模拟量输出的传感器、变送器配合、完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送和控制。
产品特点:
♢0.2级精度，测控速度每秒10次，显示范围-1999~9999;

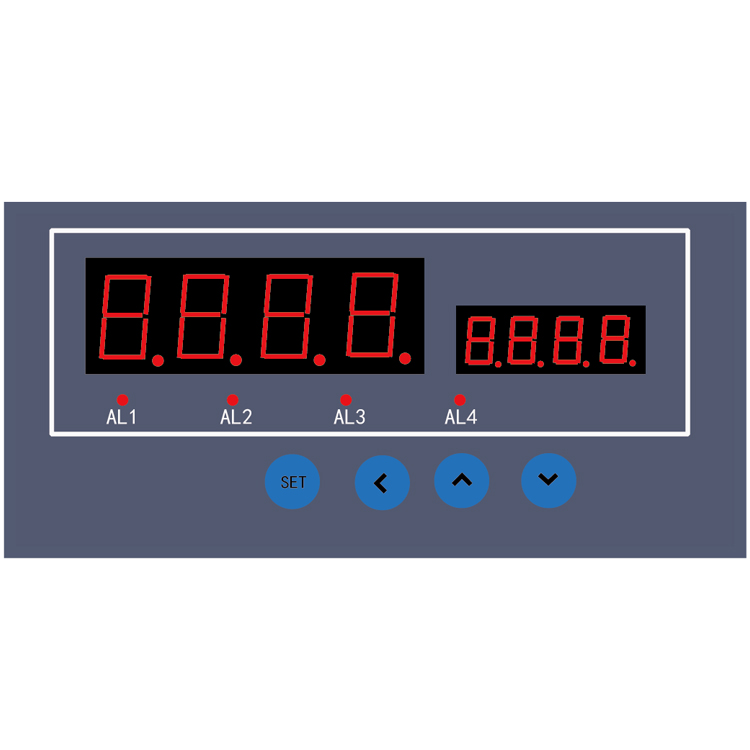

♢双四位数码管显示(主显示+第二显示)，其中第二显示可供显示工程量单位等信息
♢万能输入，通过设置选择
♢可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、
♢偏差绝对值五种基本报警方式和与五种基本报警方式对应的五种待机报方式;
♢10段折线修正功能;
♢峰值谷值获取功能;
♢可选清己通讯、变送。
