TW04 直线位移传感器
应用场合
♢适合各类型设备的位置检测，如:注塑机、压铸机、橡胶机、鞋机、EVA注塑机、中空吹瓶机、木工机械、液压机等。
接线方式

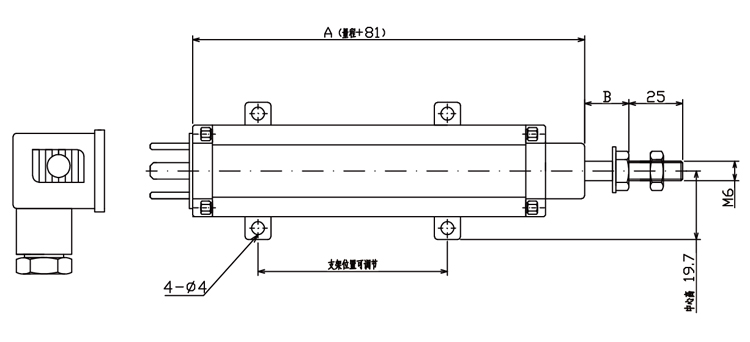

尺寸
技术参数
|
型号 |
TW04 |
|
量程 |
50~110mm 125~175mm |
| 独立线性度 | ±0.1%F.S ±0.07%F.S |
|
量程 |
200~500mm 600~1250mm |
| 独立线性度 | ±0.05%F.S ±0.04%F.S |
| 电气行程 | 量程+3mm |
| 外壳长度(A) | 量程+81mm |
| 机械行程(B) | 量程+8mm |
| 解析度/分辨率 | Infinite |
| 可重复性 | 0.01mm |
| 滑刷正常工作电流 | ≤10µA |
| 致故障时滑刷的最大电流 | 10mA |
| 输出电压与输入电压的有效温度系数比 | 通常5ppm/k |
| 绝缘阻抗(500VDC) | ≥10MΩ |
| 绝缘强度(500VAC,50HZ) | ≤100µA |
| 拉杆最大承载力 | 50kg |
| 工作受力 | 水平方向＜10N 垂直方向≤10N |
| 抗振动标准 | 5~2000Hz,Amax=0.8mm, amax=20g |
| 抗冲击标准 | 50g,11ms |
| 工作温度范围 | -60~150°C |
| 寿命 | >100x106次 |
| 最大运行速度 | 10m/s,最大运行加速度200(20g)m/s2 |
| 防护等级 | IP67 |
文件下载
TW04直线位移传感器是小型化位移传感器，特别适应减少机械长度方向的安装尺寸，适合于较大行程式的应用。如:大型注塑机合模行程、橡胶机合模行程、液压机械。
产品特点:
♢安装方便
♢高精度，高稳定性;
♢使用寿命长;
♢高灵敏度;
♢高分辨力。
产品特点:
♢安装方便
♢高精度，高稳定性;
♢使用寿命长;
♢高灵敏度;
♢高分辨力。
