TW01差动位移传感器

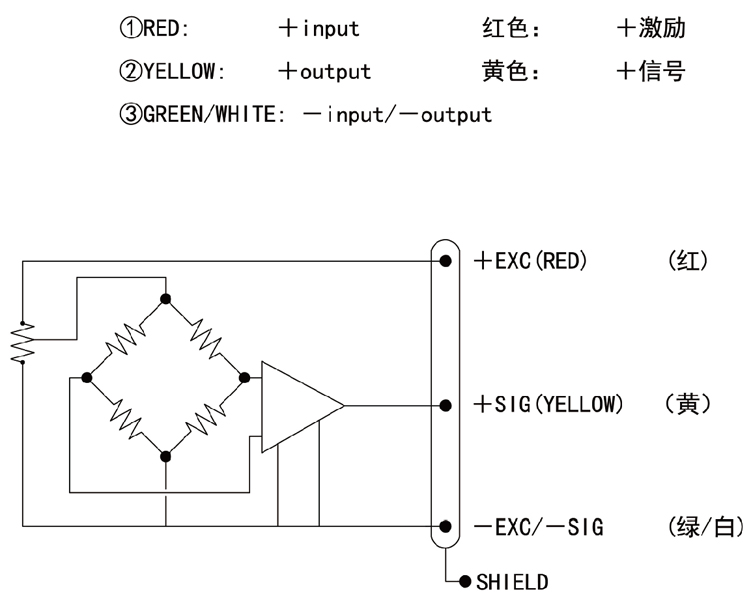

接线方式
应用场合
♢广泛应用于航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地震监测、高等院校及科研院所等领域。
尺寸
|
量程（mm） |
精度 |
A(mm) |
B(mm) |
ΦC(mm) | D(mm) | E(mm) |
| ±1/2 | 0.2%/0.1% | 49 | 30 | Φ20 | 15 | M4M5 回弹 |
| ±5/10 | 0.2%/0.1% | 71 | 30 | Φ20 | 15 | M4M5 回弹 |
| ±10/20 | 0.2%/0.1% | 71 | 30 | Φ20 | 15 | M4M5 回弹 |
| ±20/40 | 0.2%/0.1% | 109 | 30 | Φ20 | 15 | M4M5 回弹 |
| ±50/100 | 0.2%/0.1% | 169 | 30 | Φ20 | 15 | M4M5 回弹 |
| ±100/200 | 0.2%/0.1% | 300 | 40 | Φ20 | 15 | M4M5 回弹 |
| ±200/400 | 0.2%/0.1% | 568 | 40 | Φ20 | 15 | M5 |
| ±500/1000 | 0.2%/0.1% | 1247 | 50 | Φ20 | 20 | M6 |
| ±600/1200 | 0.2%/0.1% | 1451 | 50 | Φ20 | 20 | M6 |
| ±1000/2000 | 0.2%/0.1% | 2251 | 50 | Φ20 | 20 | M6 |
技术参数
|
型号 |
TW01 |
|
量程 |
0-1000mm(可选) |
|
输出灵敏度 |
100-1000 (mv/v/mm) |
| 精度 | 0.05%F.S 0.1%F.S 0.2%F.S |
|
动态频率 |
0-200HZ标准0-800HZ最高动态位移测量 |
| 灵敏度温漂 | ≤0.02%F.S/°C |
|
零点温漂 |
≤0.02%F.S/°C |
| 工作温度范围 | -20°C+70°C标准-40°C+150°C耐高低温 |
| 温度补偿范围 | -10°C~+60°C |
| 阻抗 | 20KΩ |
| 变送器供电 | 24VDC |
| 变送输出 | 4~20mA或0~10VDC |
| 防护等级 | IP56 |
| 导线颜色 |
红Red(+E) 绿Green(-E) 黄Yellow(+S) 白White(-S) |
文件下载
TWO1差动式位移传感器是基于变压器原理，通过一次线圈与二次线圈弱电磁藕合，使得传感器芯体的位移变化量与输出电讯号(电压或电流)变化量呈精密线性关系，可以直接把机械变化量转变为标准电讯号供给电脑数据采集或PLC进行过程控制。
产品特点:
♢抗振动，耐腐蚀;
♢高精度，高稳定性;
♢重量轻性价比高;
♢结构精巧，安装方便;
产品特点:
♢抗振动，耐腐蚀;
♢高精度，高稳定性;
♢重量轻性价比高;
♢结构精巧，安装方便;
