TN06单法兰静止扭矩传感器

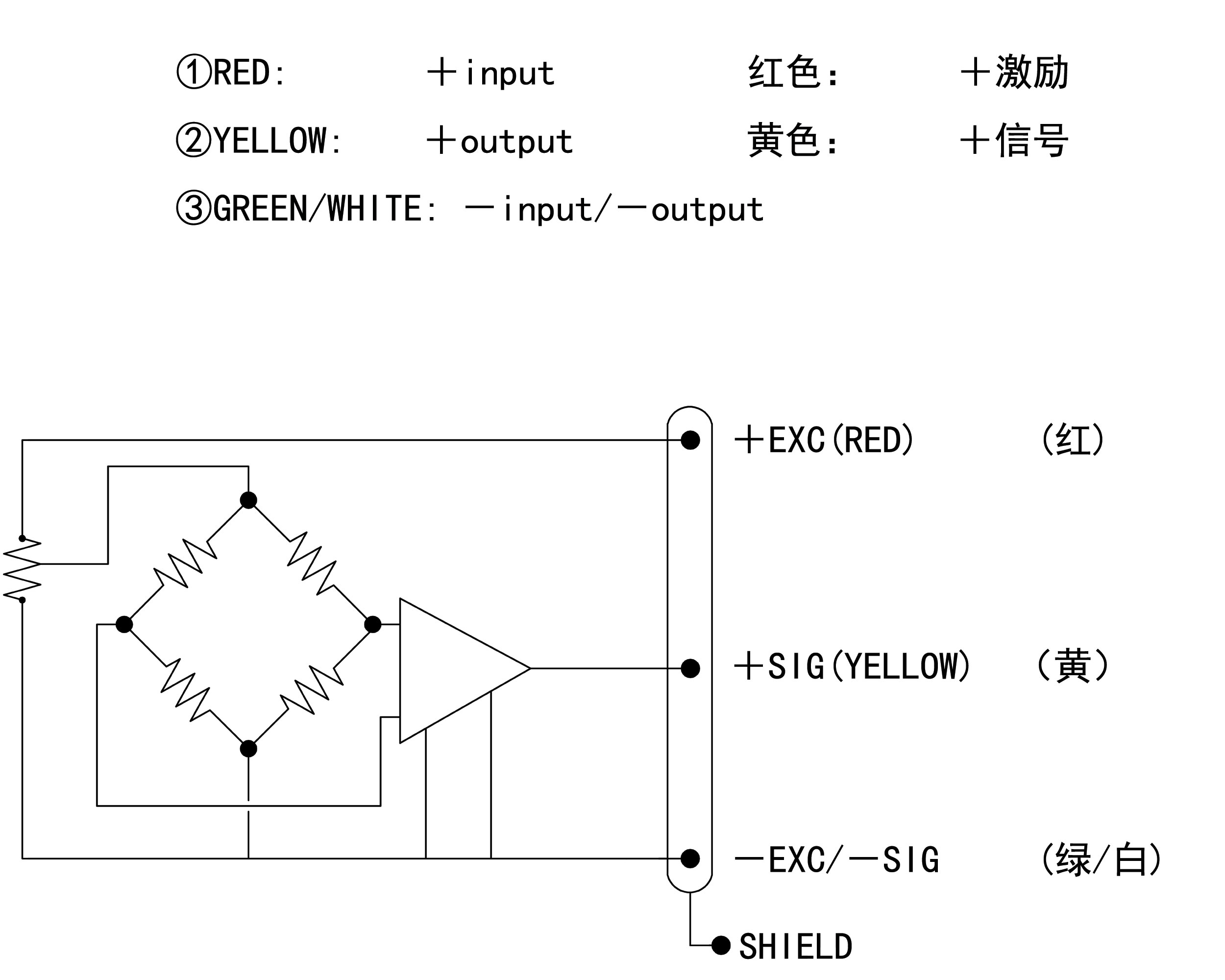

接线方式

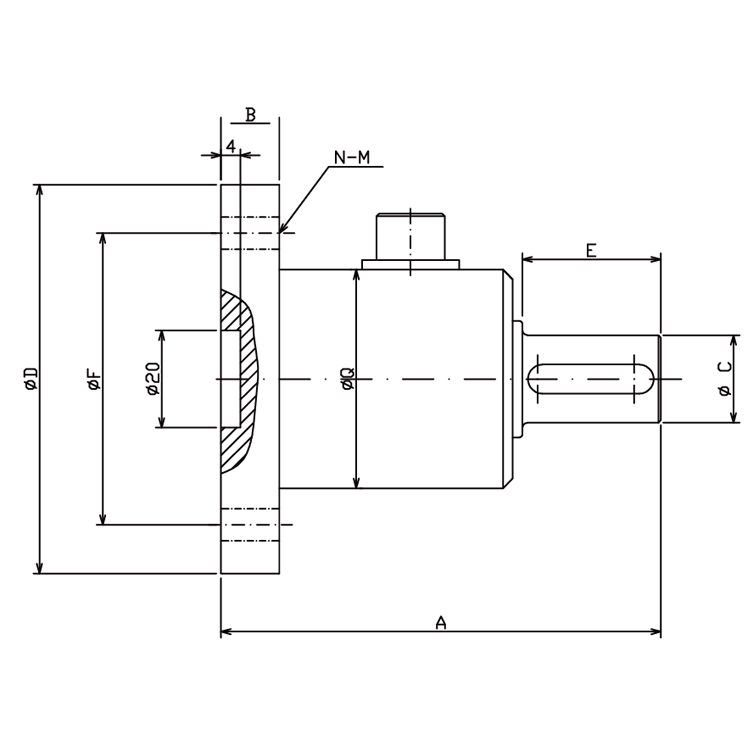

尺寸
|
量程 参数 |
A |
B |
C |
ΦD | ΦE | ΦF | ΦM | P | ΦQ |
| 200N.m | 70 | 10 | 15 | 70 | 50 | 12 | 5.5 | 36 | 40 |
| 100N.m | 90 | 12 | 28 | 80 | 60 | 18 | 6.6 | 41 | 45 |
| 500N.m | 120 | 15 | 50 | 100 | 80 | 30 | 9 | 43 | 58 |
| 1000N.m | 140 | 15 | 70 | 120 | 100 | 40 | 11 | 41 | 65 |
| 2000N.m | 165 | 20 | 90 | 150 | 120 | 70 | 13 | 46 | 95 |
技术参数
|
型号 |
TN06 |
|
量程范围 |
20-2000N.m(可选) |
|
蠕变 |
±0.1%F.S |
|
非线性 |
±0.01%F.S |
|
滞后 |
±0.01%F.S |
|
重复性 |
±0.01%F.S |
|
灵敏度温漂 |
≤0.02%F.S/℃ |
|
零点温漂 |
≤0.02%F.S/℃ |
|
工作温度范围 |
-10℃～+70℃ |
|
温度补偿范围 |
-10℃～+40℃ |
|
安全载荷 |
150%F.S |
|
绝缘阻抗 |
≥5000 MΩ（50VDC） |
|
变送器供电 |
24VDC±15VDC |
| 变送输出 | 4-20mA，0~±10VDC,1-5VDC |
|
防护等级 |
IP50 |
|
导线颜色 |
红Red(+E） 绿Green(-E） 黄Yellow(+S) 白White（-S） |
文件下载
TNO6单法兰静止扭矩传感器采用超短结构单法兰安装形式，结构稳定，同轴性好，抗过载能力强。在扭力的作用下，测量轴产生微形应变，该形变使电桥输出发生变化，变化的幅值与被测扭矩成比例。电桥电路将电桥的失衡信号，转换为电压信号输出。该产品主要应用于大型数控设备的过程测量。
产品特点:
♢扭矩测量范围宽(0-2KN.m);
♢测量精度高、稳定性好、可靠性高;
♢体积小、重量轻、外形美观;
♢抗浪涌电压、抗射频干扰
♢直接过程安装，便于安装维护。
