TN04旋转型扭矩变送器

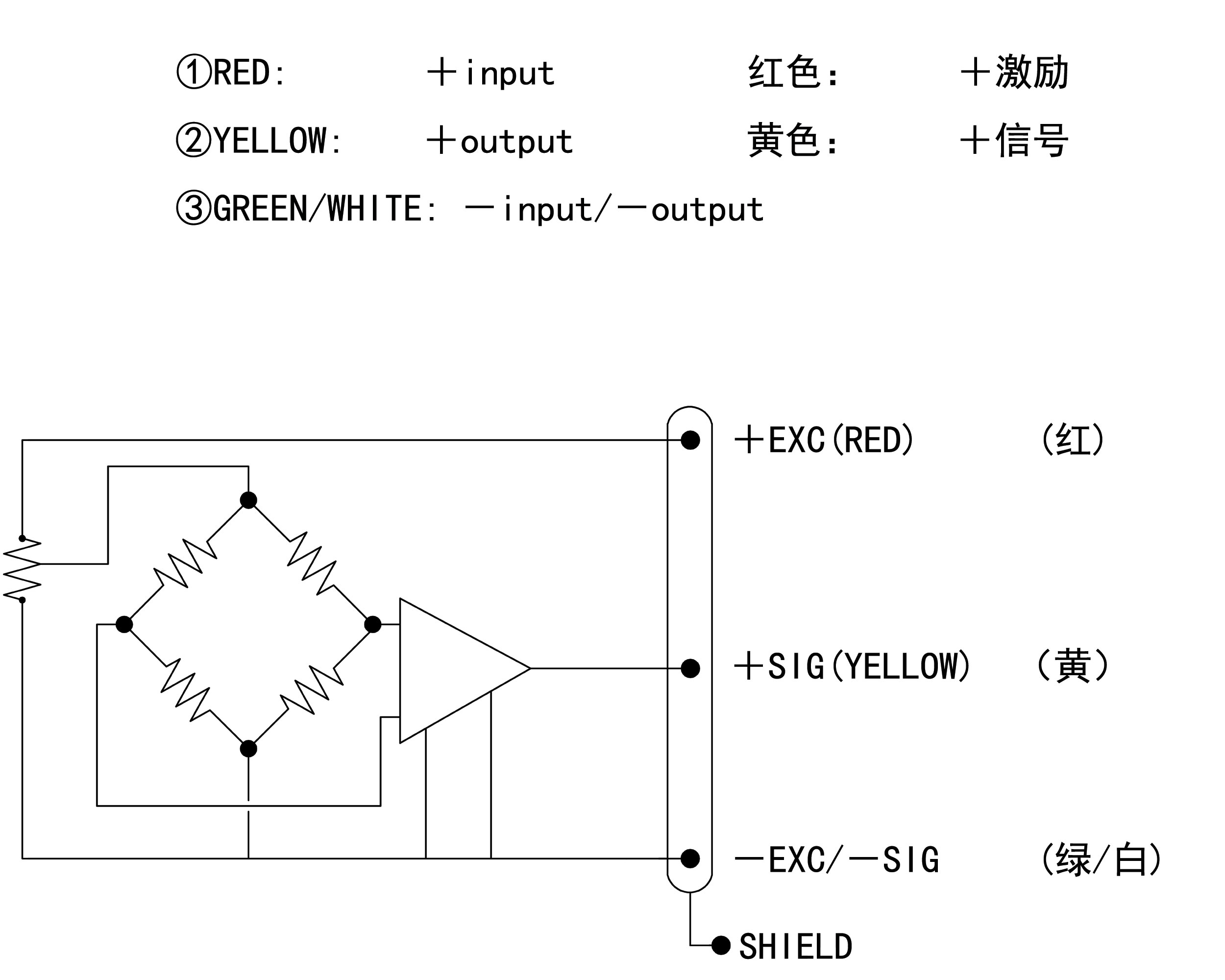

接线方式

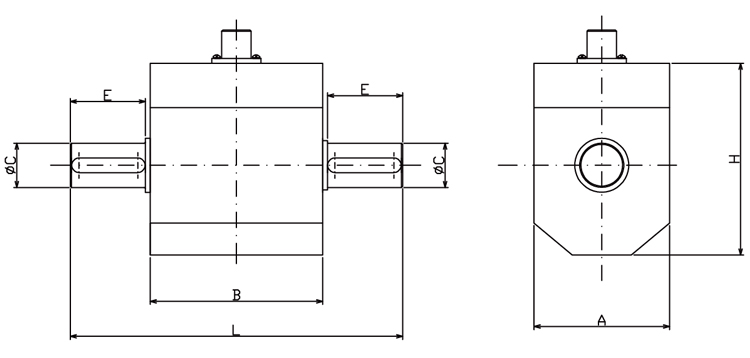

尺寸
|
量程/参数 |
A |
B |
ΦC |
E |
L |
H |
键（长×宽×高） |
|
50-100N.m |
55 |
70 |
18 |
30 |
133 |
73 |
25×6×6 |
|
100-200N.m |
65 |
75 |
25 |
30 |
155 |
83 |
30×8×7 |
|
200～5000N.m |
75 |
91 |
32 |
30 |
155 |
93 |
30×10×8 |
技术参数
|
型号 |
TN04 |
|
量程范围 |
5～500N.m（可选） |
|
转速范围 |
0-1000R/MIN |
|
Creep after 30 minutes蠕变 |
±0.1%F.S |
|
非线性 |
±0.01%F.S |
|
滞后 |
±0.01%F.S |
|
重复性 |
±0.01%F.S |
|
灵敏度温漂 |
≤0.02%F.S/℃ |
|
零点温漂 |
≤0.02%F.S/℃ |
|
工作温度范围 |
-10℃～+70℃ |
|
温度补偿范围 |
-10℃～+80℃ |
|
安全载荷 |
150%F.S |
|
绝缘阻抗 |
≥5000 MΩ（50VDC） |
|
变送器供电 |
24VDC ±15VDC |
|
变送输出 |
5-15KHZ /4～20mA /0～10VDC |
|
防护等级 |
IP50 |
|
导线颜色 |
红Red(+E 绿Green (-E） 黄Yellow(+S) 白 White（-S） |
文件下载
TN04旋转型扭矩变送器.pdf
TN04旋转型扭矩传感器是专为高精密数控机床生产线上精密扭矩控制而设计的一款超小型扭矩传感器，其特点是体积小、精度高、性能稳定、寿命长;扭矩旋转测量使用无线技术，非接触传递信号，传感器可连续测量正反扭矩，扭矩测量不受转速变化的影响。
产品特点:
♢ 扭矩测量范围宽（0～500N.m）
♢ 测量精度高、稳定性好、可靠性高
♢ 体积小、重量轻、外形美观
♢ 抗浪涌电压、抗射频干扰
♢ 直接过程安装，便于安装维护
产品特点:
♢ 扭矩测量范围宽（0～500N.m）
♢ 测量精度高、稳定性好、可靠性高
♢ 体积小、重量轻、外形美观
♢ 抗浪涌电压、抗射频干扰
♢ 直接过程安装，便于安装维护
