TN03静止法兰扭矩传感器
接线方式

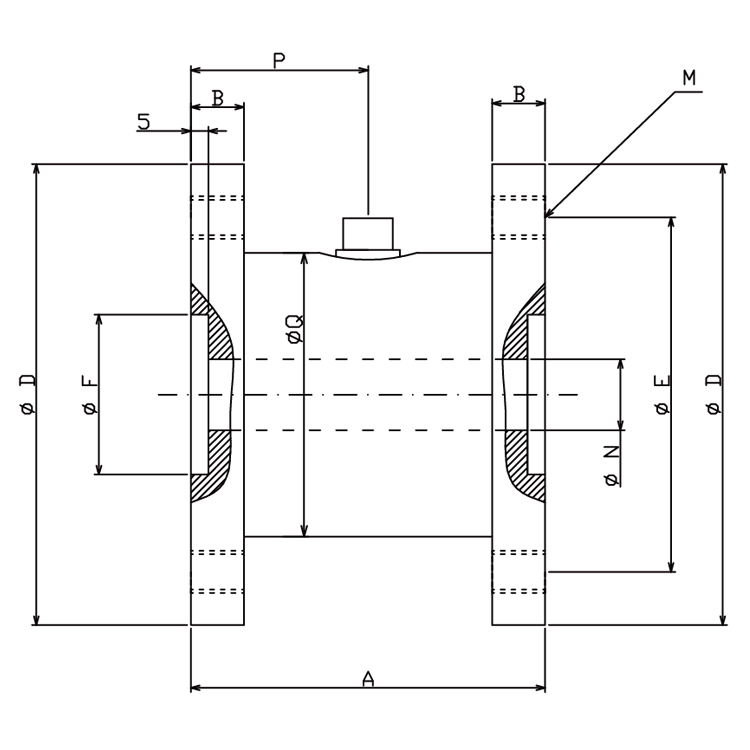

尺寸
|
量程/参数 |
A |
B |
ΦD |
ΦE |
ΦF |
M | ΦN | P | ΦQ |
|
10-200N.M |
63 |
12 |
70 |
58 |
20 |
M8 | 10 | 33 | 45 |
|
1000N.M |
80 |
15 |
100 |
82 |
20 |
M10 | 18 | 39.5 | 60 |
|
2000N.M |
100 |
20 |
130 |
100 |
75 |
M12 | 20 | 45 | 80 |
|
5000N.M |
100 |
20 |
130 |
100 |
75 |
M12 | 20 | 45 | 80 |
|
20000N.M |
124 |
32 |
260 |
210 |
105 |
M24 | 108 | 67.5 | 145 |
技术参数
|
型号 |
TN03 |
|
量程范围 |
10～20000N.m （可选） |
|
Creep after 30 minutes蠕变 |
±0.1%F.S |
|
非线性 |
±0.01%F.S |
|
滞后 |
±0.01%F.S |
|
重复性 |
±0.01%F.S |
|
灵敏度温漂 |
≤0.02%F.S/℃ |
|
零点温漂 |
≤0.02%F.S/℃ |
|
工作温度范围 |
-10℃～+70℃ |
|
温度补偿范围 |
-10℃～+80℃ |
|
安全载荷 |
150%F.S |
|
绝缘阻抗 |
≥5000 MΩ（50VDC） |
|
变送器供电 |
24VDC ±15VDC |
|
变送输出 |
4～20mA ,0～±10VDC |
|
防护等级 |
IP50 |
|
导线颜色 |
Red红(+E） Green绿(-E） Yellow黄(+S） White白（-S） |
文件下载
TN03静止法兰扭矩传感器.pdfTN03静止法兰扭矩传感器采用超短结构双法兰安装形式，结构稳定，同轴性好，抗过载能力强。在扭力的作用下，测量轴产生微形应变，该形变使电桥输出发生变化，变化的幅值与被测扭矩成比例。电桥电路将电桥的失衡信号，转换为电压信号输出。该产品主要应用于大型数控设备的过程测量。
产品特点:
♢ 扭矩测量范围宽（0～20kN.m）
♢ 测量精度高、稳定性好、可靠性高
♢ 体积小、重量轻、外形美观
♢ 抗浪涌电压、抗射频干扰
♢ 直接过程安装，便于安装维护
产品特点:
♢ 扭矩测量范围宽（0～20kN.m）
♢ 测量精度高、稳定性好、可靠性高
♢ 体积小、重量轻、外形美观
♢ 抗浪涌电压、抗射频干扰
♢ 直接过程安装，便于安装维护
