TF轮辐式称重模块
主要特点
| ♦ 合金钢、不锈钢结构 |
| ♦ 可直接安装在地上或者基础结构上 |
| ♦ 适用于TF轮辐式传感器系列 |
| ♦ 支撑螺栓,防止设备倾覆 |
| ♦ 表层镀镍防腐处理 |
| ♦ 适用于平台秤、搅拌站和配料秤等 |

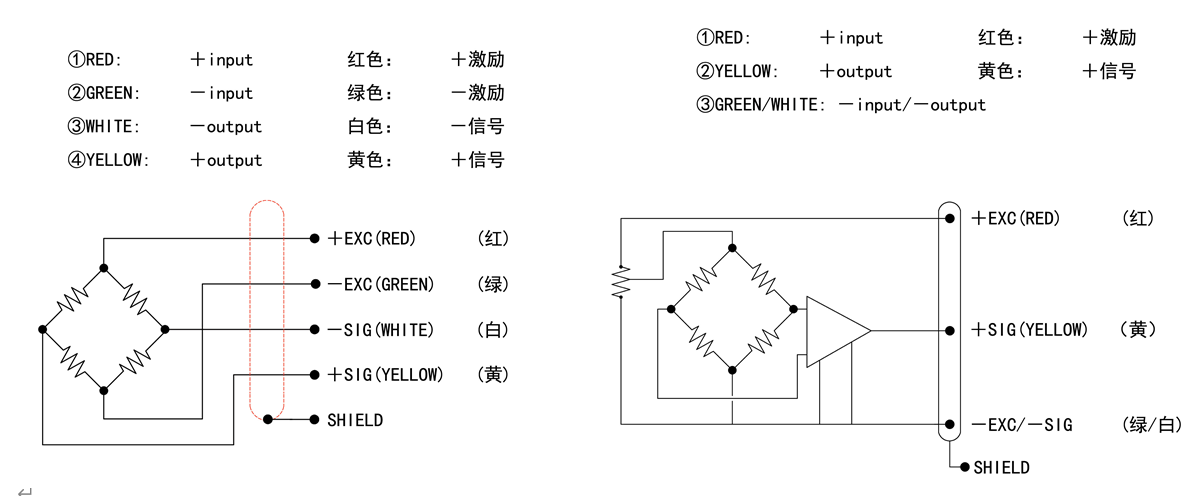

接线方式

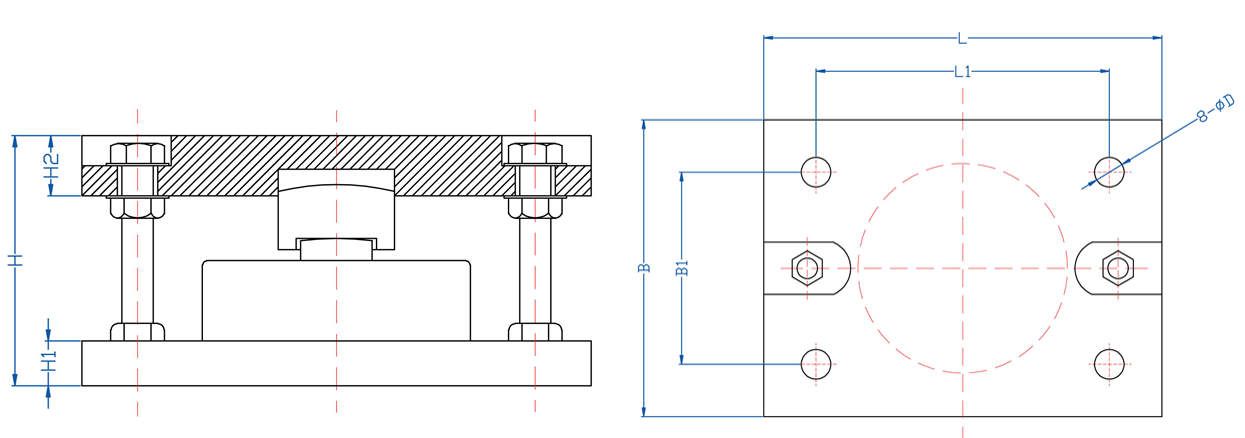

尺寸
|
尺寸 量程 |
H |
H1 |
H2 |
L |
L1 |
B |
B1 |
D |
|
2T-5T |
112 |
20 |
27 |
228 |
168 |
170 |
110 |
17.5 |
|
10T |
142 |
25 |
31 |
260 |
200 |
200 |
140 |
21 |
|
15T |
162 |
30 |
37 |
294 |
234 |
234 |
174 |
21 |
|
20T |
172 |
30 |
37 |
320 |
260 |
260 |
200 |
21 |
技术参数
|
满量程输入信号 |
30 mV |
|
最小灵敏度 |
0.4 μV per division |
|
输入阻抗 |
30 M ohm |
|
解析度 |
1/4096 |
|
系统线性度 |
0.02% |
|
传感器激励电压L/C |
+10V DC , 4 X 350 Ω load cel |
|
电压输出 |
0～10V DC |
|
电流输出 |
4～20 mA |
|
标配电压 |
220V AC , 50/60 HZ |
|
交流适配器 |
12V DC , 200mA |
|
最佳电压范围 |
15V DC ～ 30V DC |
|
工作温度 |
-10ºC to + 40ºC |
|
储存温度 |
-25ºC to + 70ºC |
|
负载电阻 |
250 Ω (used by 4~20 mA output / 4~20mA输出用) |
|
调校标定方式 |
零点和满量程电位器调整 |
|
外观尺寸 |
205mm×155mm×40mm |

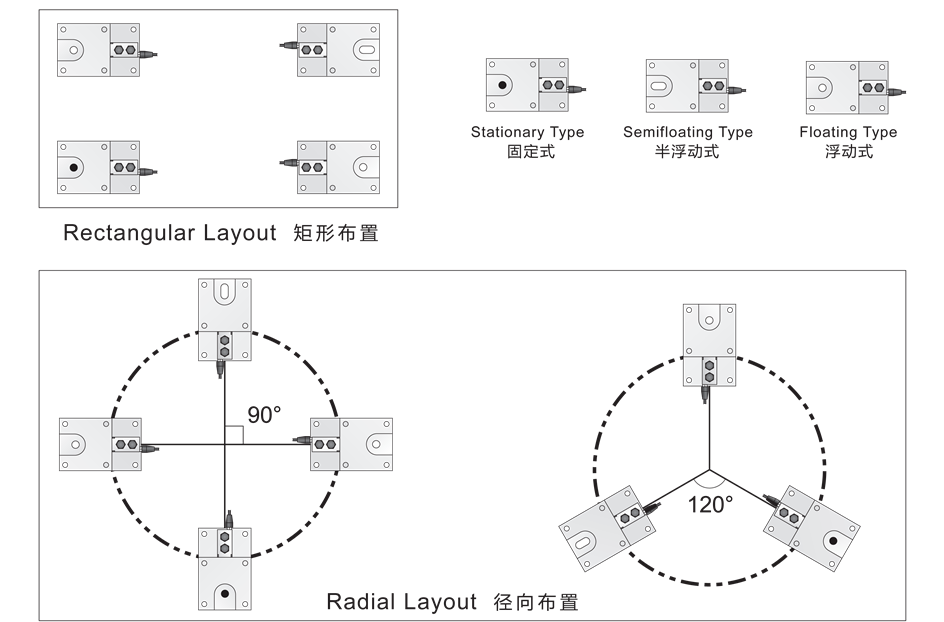

安装
文件下载
TL07称重模块.pdf
