T35E微差压传感器

产品优势
  • ◆ 一体式成型外壳,有效保证外壳不变形,使用更长久;

    ◆ 结构精巧,安装方便;高性价比,高稳定性;

    ◆ 广泛应用于风管、洁净室、正压送风等场合;

    ◆ 宝塔头式长短双嘴结构,高压端为长嘴接头,低压端为短嘴接头;

    ✉ 文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

      T35E微差压传感器由不锈钢膜片与固定电极构成一个可变电容,被测压力变化时,电容值发生变化;放大器采用一体化集成电路,将电容值的变化转换为线性直流电信号。该变送器可用于测量差压或者表压,并将信号转换为成比例的4-20mA电流信号输出。
      T35_风差压变送结构精巧、性能稳定,多用于测量干燥空气的微小差压或压力,广泛应用于风管、洁净室、正压送风等场合。

产品特点
━ Product features

 01  广泛应用于天然气管道,各种风压管道的差压或压力检测;
 02  小测量范围为0-25Pa; 大测量范围为0-100Pa;
 03  结构精巧,安装方便;高性价比,高稳定性;
 04  宝塔头式长短双嘴结构,高压端为长嘴接头,低压端为短嘴接头;
 05  一体式成型外壳,有效保证外壳不变形,使用更长久;
 06  放大器采用进口一体化集成电路将电容值的变化转换为线性直流电信号;
 07  广泛应用于风管、洁净室、正压送风等场合;


技术参数

━ Technical parameters

 被测介质 干燥气体
测压方式

 差压       表压

输出信号 4~20mA
量程 0-25Pa-100KPa
供电 12-36VDC,推荐使用24VDC
零点漂移 0.05%FS/℃
温度漂移 0.05%FS/℃
综合精度 ±0.5%F.S(常温,>500Pa)  ±1%F.S(常温,0-500Pa)
工作温度 -20~+60℃
存储温度 -40~+80℃
过载压力 100%
响应频率 ≤2ms
外壳材质 铝合金
引线方式 直接引线
连接方式 φ6宝塔嘴气密接口+M10*外螺纹
防护等级 IP65

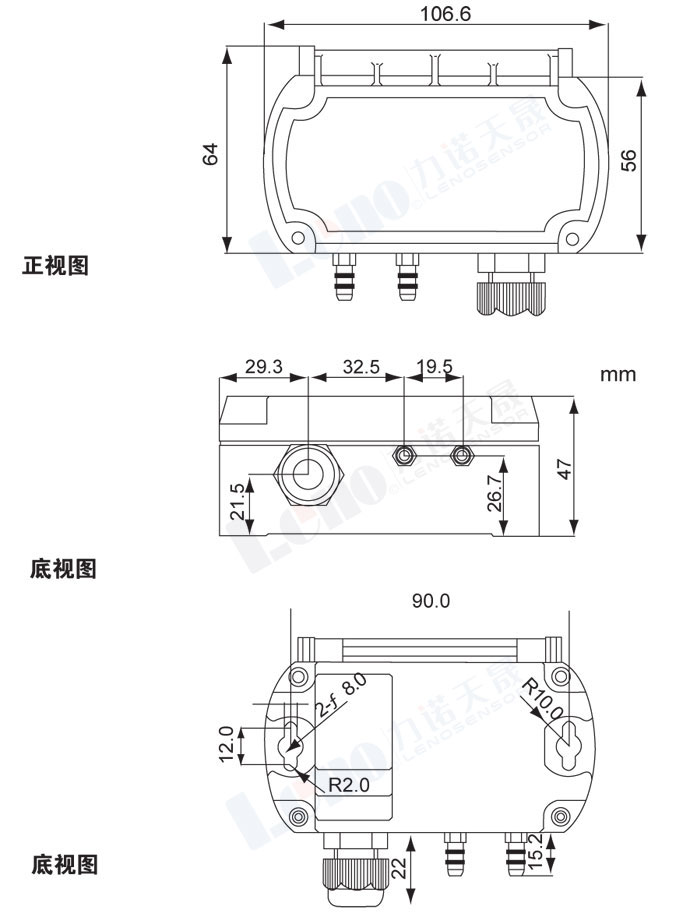

外形尺寸
━ Overall dimension
