| 产品概述 |
━ Product featuresv1 ━
|

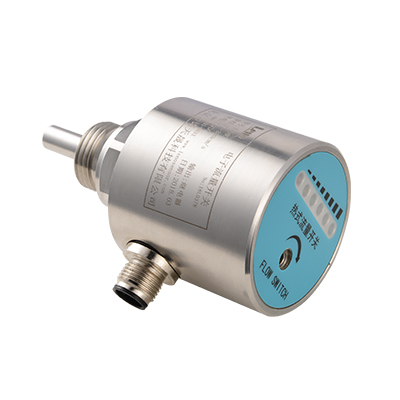

TS360流量开关是一款可对管道中的流体流动情况进行实时监控，并提供信号输出和控制的测量仪表。该产品采用全不锈钢结构设计，无活动部件和卫生死角，开关量在应用现场连续可调，压力损失小，结构小巧，多个 LED指示灯实时显示流动状态和开关状态。支持多种过程连接，安装方便；可用于监控管道内流体流速大小、断流监测或防止泵的空转保护。广泛应用于水电行业、工业液压行业等需要对管道流体流速监控的场合。
| 01 采用全不锈钢结构设计，无活动部件和卫生死角； |
| 02 对管道中的流体流动情况进行实时监控，并提供信号输出和控制； |
| 03 输出信号 PNP、NPN、继电器、模拟量（4-20mA） 常开+常闭（SPDT）； |
| 04 防水壳体设计，独有防水调节旋钮，方便可靠； |
| 05 独有锥形探头设计，有效防止介质缠绕阻流； |
| 06 适用于各种管道，开关量在应用现场连续可调； |
| 07 多种产品类型：卫生型、高温型、防腐型可选； |
| 08 多种信号类型：继电器开关﹑模拟量输出或模拟量+开关量一体化输出可选； |
| 09 用于监控管道内流体流速大小、断流监测或防止泵的空转保护; |
10 广泛应用于水电行业、工业液压行业等需要对管道流体流速监控场合；
|
技术参数
|
━ Technical parameters ━ |
| 测量范围 | 1～150cm/s（水）、3～300cm/s（油）、20～2000（空气） |
| 供电电压 | 24VDC±20％ |
| 输出信号 | PNP、NPN、继电器、模拟量（4-20mA） 常开+常闭（SPDT） |
| 空载电流 | 最大80mA
|
| 耐压等级 | 100bar |
| 环境温度 | －20℃～80℃
|
| 防护等级 | IP67 |
| 响应时间 | 1～13s 典型：2s
|
| 介质温度 | －20℃～100℃ 高温：－20℃～120℃ |
| 接通电流 | 最大1A 48VAC/DC（继电器型）
|
| 设定方式 | 电位计设定
|
| 流量指示 | LED排（6个） 数显 |
| 壳体材质 | 304不锈钢 |
| 接液材质 | 304、316L
|
卫生型卡盘尺寸对照表
|
━ Health type chuck size table ━
|

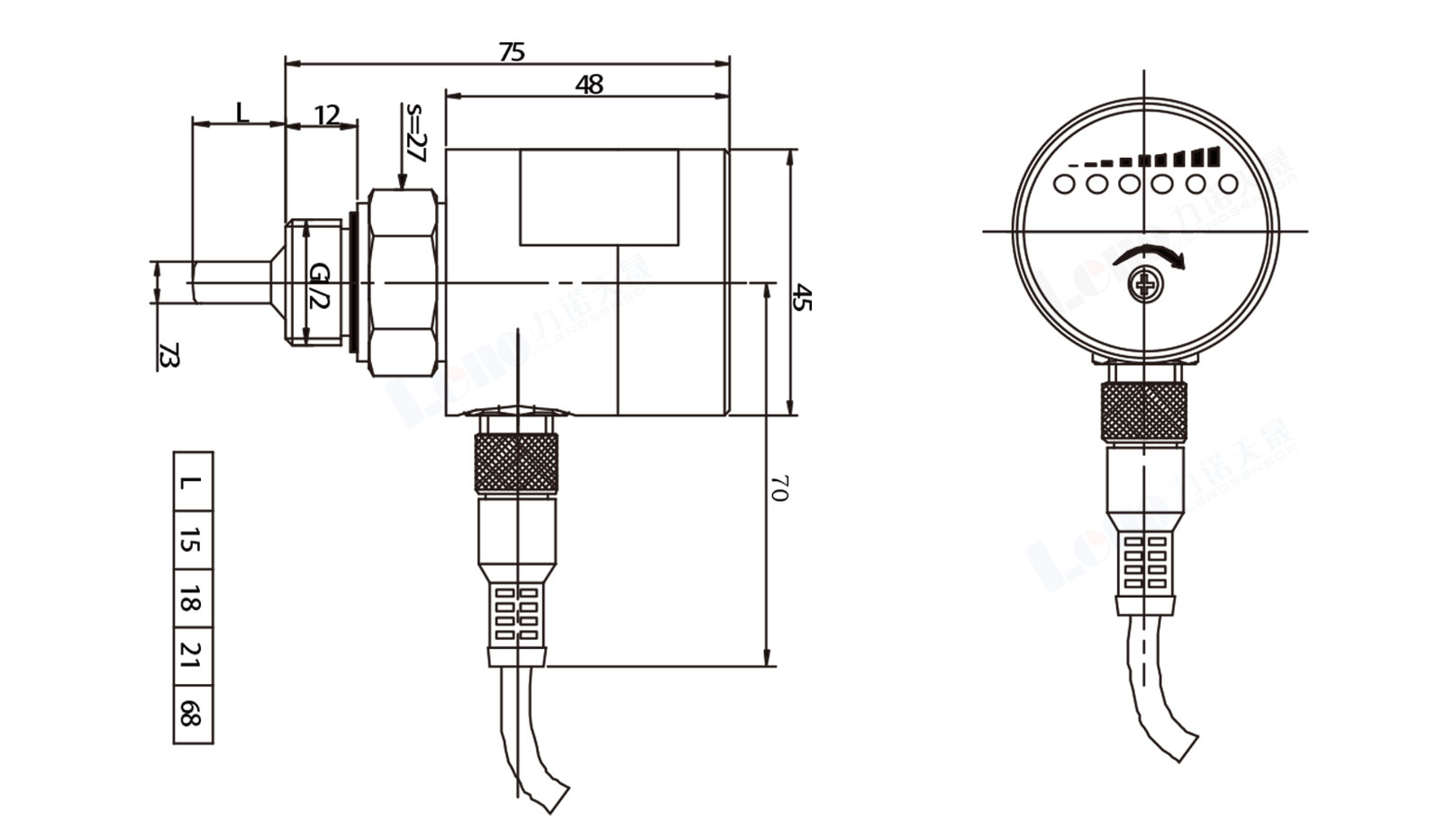

| 外形尺寸 |
━ Overall dimension ━
|
