PT100温度传感器有正负极之分吗

发布时间:2019-09-12 13:43:39 阅读人数:1984

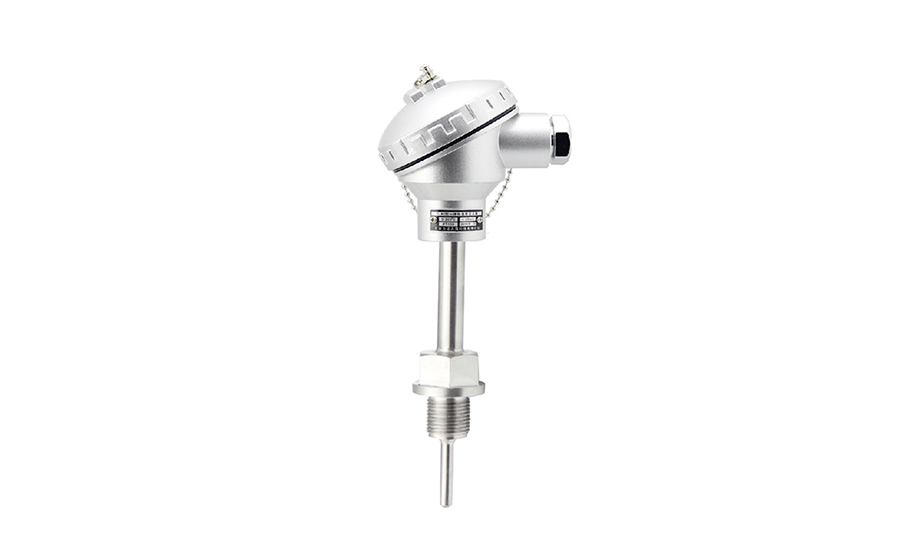

温度传感器pt100也称为铂热电阻,也就是由金属铂制造的一种电阻,与普通电阻一样,没有正负极性之分。但是,pt100分为两线制、三线制和四线制,需要注意正确的接线。接下来我们详细的了解一下PT100引线方面的信息。

引线主要有三种方式

       二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

   三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的最常用的引线电阻。

   四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。

    小结:

   1、由于电阻没有极性,两线制PT100使用时,两根引线可以互换。

   2、对于三线制pt100,其中有一根线单独连接到电阻的一端(称为A),另外两根连接到电阻的另外一端(称为B、C),B和C本质上没有区别。因此,尽管PT100本身没有极性,B和C可互换,但是不能和A互换。

   3、对于四线制pt100,电阻的两端分别引出两根线,一根称为电流线,另一根称为电压线。测量时,电流从两根电流线流过,电压线测量时几乎没有电流,也就没有压降,因此电压线两端,反映的就是不包含引线电阻在内的PT100电阻。这样,测量到的电阻值不受引线长度的影响,可以更加准确的测量温度。这种pt100,电压线和电流线均可互换,但是,需要成对互换。

   PT100虽然没有极性,但是,测量时不能随意互换引线。
