T20本安防爆压力变送器

产品优势
  • 防爆等级Ex ia IIC T6 Ga;

    ◆测量范围-0.1MPa~0~1.0MPa/100MPa可选;

    ◆多种过程连接、电气连接及信号类型,可满足客户不同需求;

    ◆全不锈钢圆柱型结构,激光标注,识别性强;

     文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

       T20本安防爆压力变送器为全不锈钢圆柱型防爆结构,体积小、重量轻、性价比高、安装使用方便;符合国家GB3836.1-2010《爆炸性环境 第1部分:设备通用要求》、GB3836.4-2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》和符合国家GB3836.20-2010《爆炸性环境 第20部分:设备保护级别(EPL)为Ga的设备》的规定,拥有多种过程连接和电器连接形式,同时还可搭配超小型斜面显示模块,时时显示测量数值,能够最大限度的满足客户日常压力检测的需要,适用于各种测量控制设备的配套使用。

产品特点
━ Product features

 01 工作压力范围宽:( - 0.1MPa~ 0 ~1.0MPa  / 100MPa   量程范围内可选);
 02  工作温度范围宽:( - 40℃ ~ +85℃ / +200℃可选,支持客户定制);
 03  适用于自来水管网、及各种液压系统压力检测;
 04  可选高精度传感器用于科研院所、高校及实验室压力校检等;
 05  超10万支市场应用量,产品性能稳定,性价比高;
 06  全不锈钢圆柱形结构,激光标注,识别性强;
 07  多种过程连接、电气连接形式及信号类型,可满足客户不同需求;
 08  防爆等级Ex ia IIC T6 Ga
 09 支持用户自定义压力报警控制;

技术参数

━ Technical parameters

测量介 与不锈钢材质不发生反应的各种气体、液体和蒸汽
测压类 负压    表压    绝压
测量范 - 0.1MPa ~ 0 ~ 1MPa /  100MPa (量程内可选)
过载压 常规:满量程1.5倍   极限:满量程2.0倍
输出信号 4~20mA DC / 0~10VDC  / Modbus 485 通讯
供电电压 10~36V DC   ( 推荐24VDC )
介质温度 -40~+85℃ / +150℃ / +200℃ ( 可选 )
温度补偿范围 -10℃~+85℃
响应时 ≤1ms   ( 量程段 10%~90% )
综合精 ±0.1%F.S  ±0.25%F.S  ±0.5%F.S
绝缘阻 ≥ 300MΩ
长期稳定性 ±0.2%F.S 、±0.3%F.S / 年
零/满点温度误差 常规; ±0.1%F.S / 年       最大:±0.2%F.S/年
接液膜片材质 316L
基座材 304或316L不锈钢
螺纹连 M20*1.5  G1/2  1/2NPT 外螺纹       (支持客户定做)
电气连接 直接引线 、 M12防水插头 、 航空插头 、赫斯曼插头

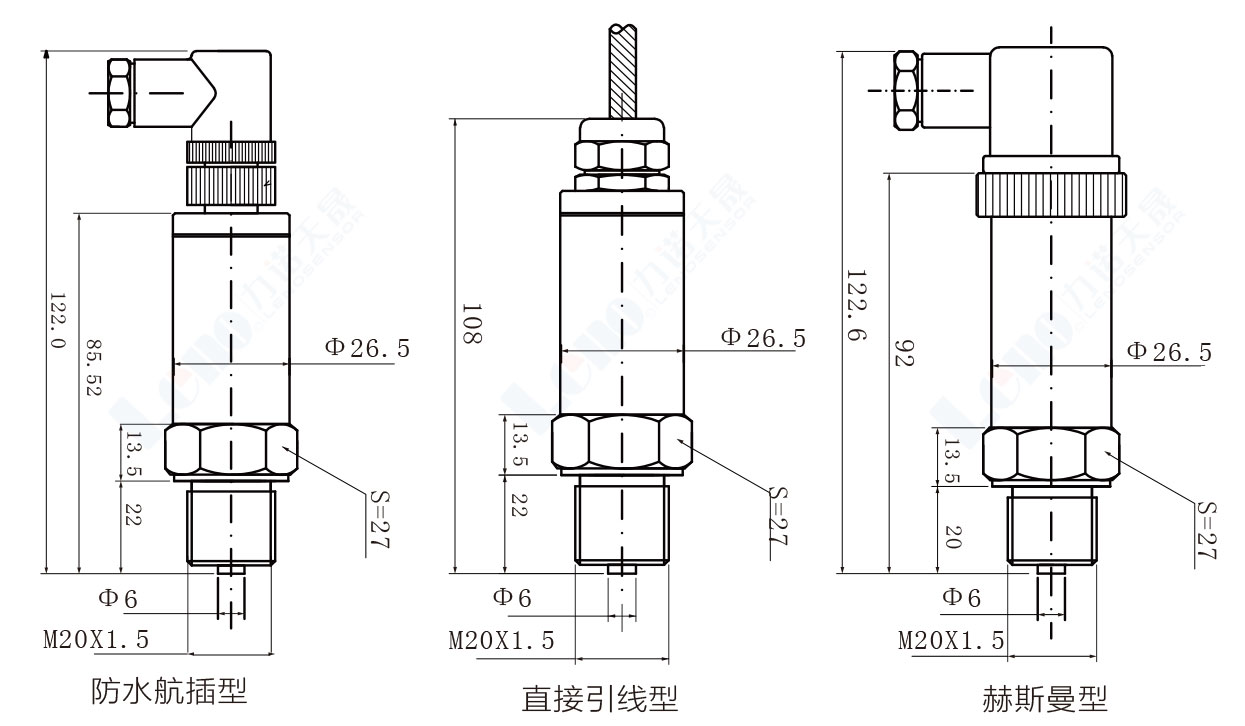

外形尺寸
━ Overall dimension
