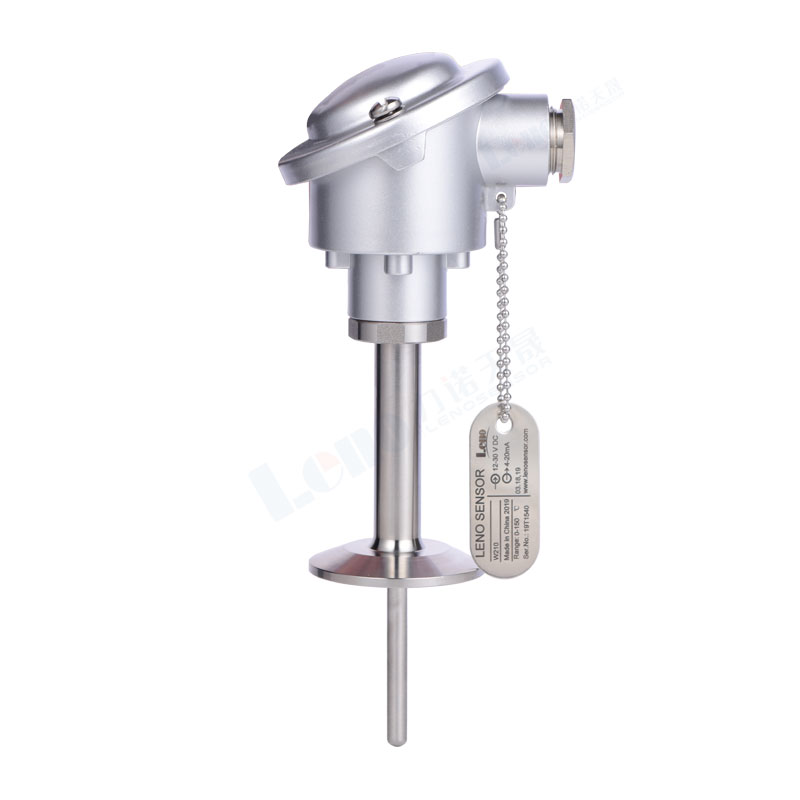

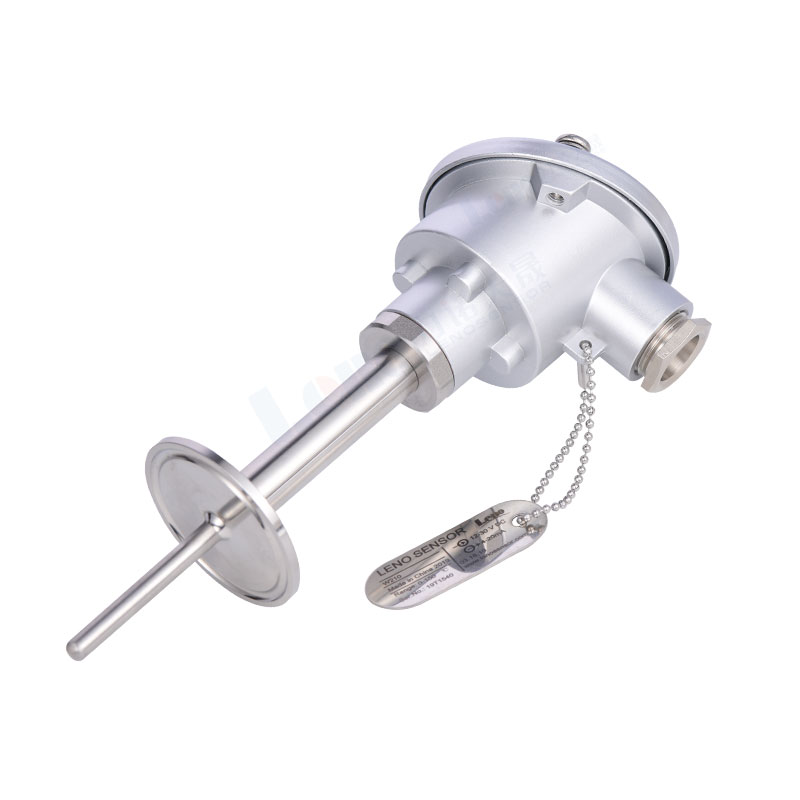

W210卫生型温度变送器

产品优势
  • ◆食品、饮料、医药和生物工程等行业专用卫生型传感器;

    ◆材质与光洁度符合卫生级标准,探杆插深可定做;

    ◆配套一体化集成放大电路或数字放大模块,抗干扰能力强;

    ◆采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器。


    ✉ 文档下载:点击下载

在线咨询 400-801-8633

产品概述
 Product featuresv1

       W210卫生型温度变送器是食品、饮料、医药和生物工程等行业专用的卫生型温度变送器。该产品过程连接部分均采用焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准。该系列温度传感器敏感元件全部采用进口高精度铂热电阻(A级或更高级),直接测量各种生产过程中-196~500℃范围内的液体、气体和蒸汽,性能稳定,测量精度高(A级精度:±0.15℃)。该系列温度传感器还可配套一体化集成放大电路或数字放大模块组成一体化温度变送器,输出标准4-20mA电流信号或0-10VDC电压信号,常与PLC、记录仪和调节仪表配套使用。

产品特点
━ Product features

 01  食品、饮料、医药和生物工程等行业专用的卫生型温度传感器;
 02  该产品过程连接部分均采用焊接抛光工艺,无卫生死角,相关卫生设计符合FDA标准;
 03  采用进口高精度铂热电阻(A级或更高级),性能稳定,测量精度高(A级精度:±0.15℃);
 04  直接测量各种生产过程中-196~500℃范围内的液体、气体和蒸汽;
 05  探杆尺寸可定做:插入深度10mm~2000mm;探头外径min3mm~max16mm;
 06  可配套一体化集成放大电路或数字放大模块组成一体化温度变送器,输出标准4-20mA电流信号或0-10VDC电压信号;
 07  接液部分材质(316L)与光洁度(Ra<0.8)符合卫生级标准;
 08  传感器可采用各种过程连接和多种电缆、电气连接;
 09 1×PT100、2×PT100、热电阻或热电偶自由选择,支持非标定做。


传感器的探头直径和响应时间
━ Probe diameter and response time of sensor

传感器尖端直径与反应时

      所有传感器都可带较细的尖端,以确保反应时间较短,以下所提到的反应时间是根据PT100传感器在沸水测得的。




技术参数

━ Technical parameters

测量介 气体 、 液体 、 蒸汽
测温范围  -196 ℃ ~ +500 ℃   ( 量程段内可选 )
供电电压 12~36 V DC        推荐 24 V DC  或  无源
输出信号 4~20mA  /  0~10V  /  PT100
环境温度 -35 ℃ ~ + 85 ℃
精度等级 ± 0.1 % F.S       ± 0.2 %F.S        ± 0.5 %F.S
电气连接 M20 防水接头
耐压等级 3MPa 常规可定做
探头外径 min.3mm        max.16mm
绝缘电阻 ≤ 500Ω / 100VAC
负载电  0~600Ω
过程连接 50.5mm卡盘       64mm卡盘  或 定做
相对湿度 5%~85%RH,无冷凝
响应时间 探头外径 φ10t <15s, φ8t<12s, φ6t<10s,φ3t<3s
环境温度变化影响 0.1级    0.01%.FS / ℃;    0.2级    0.02%.FS / ℃;   0.5级    0.05%.FS / ℃
探头材质 304 / 316L 客户定制
防护等级 IP65 (标配)      IP66(定制)

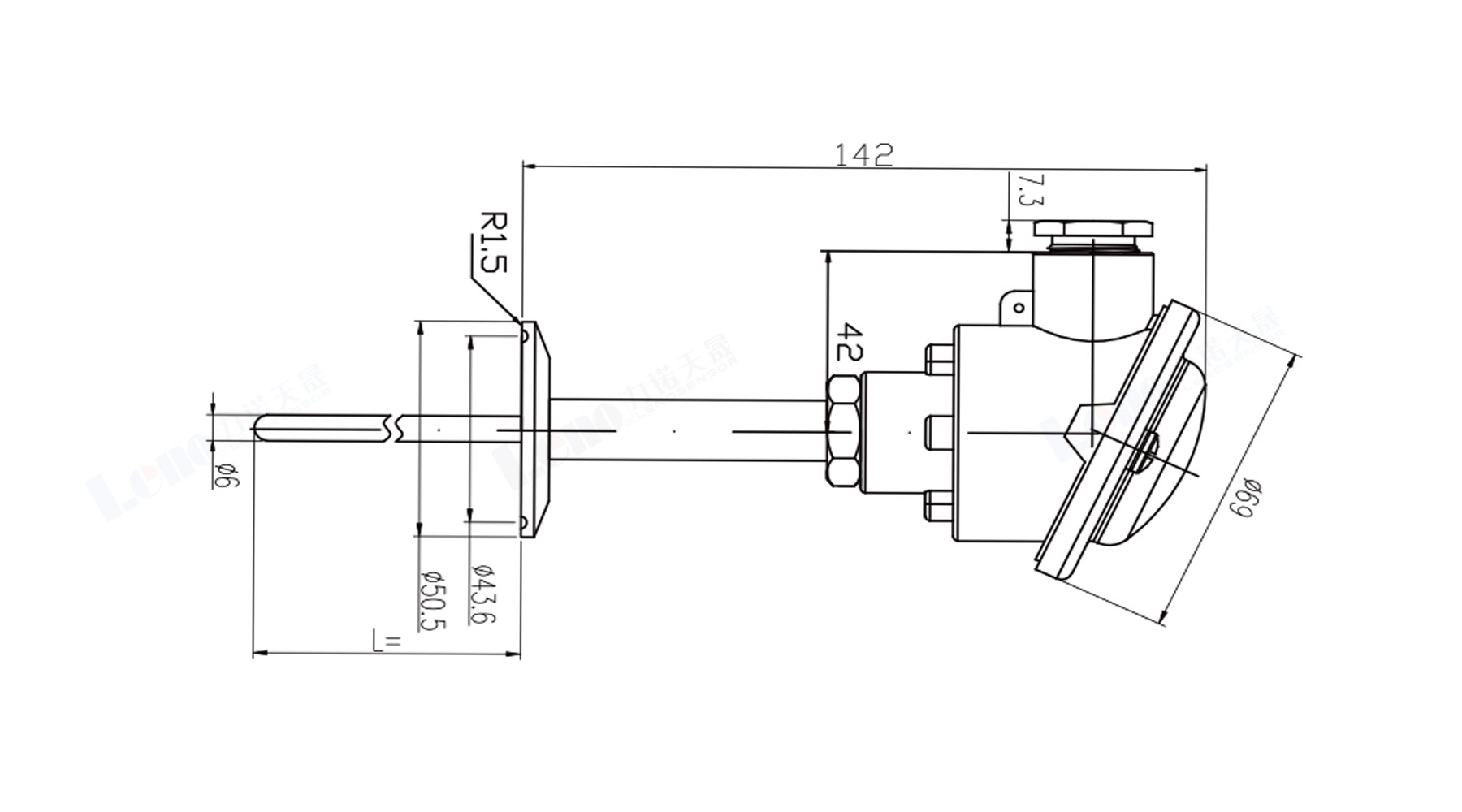

外形尺寸
━ Overall dimension
