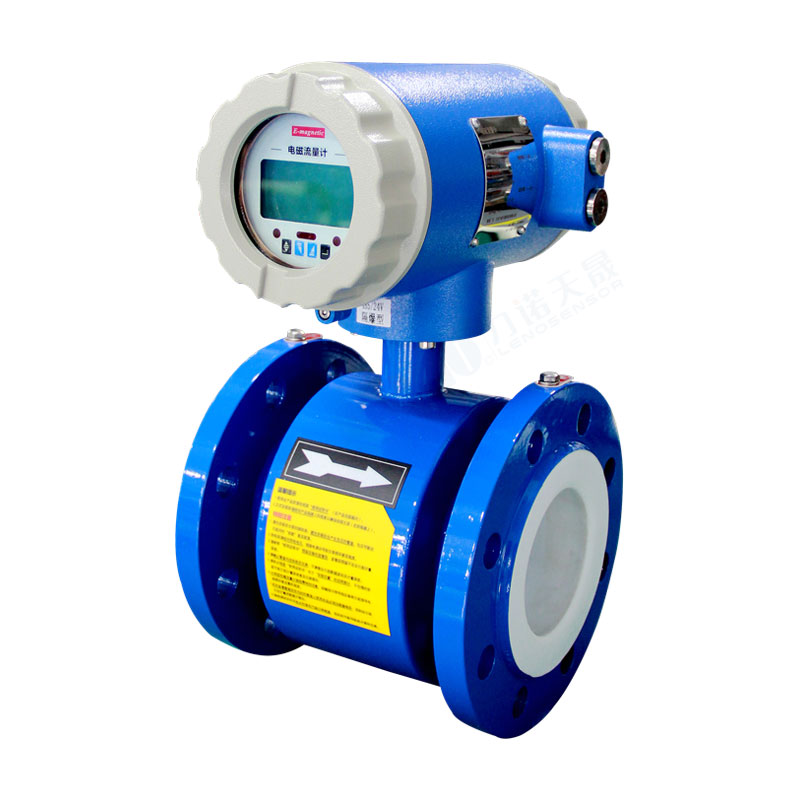

电磁流量计有传感器和变送器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，可还用于测量强酸强碱等强腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

一、工作原理

根据法律第电磁感应原理，在于测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比，其值为：

式中：E-感应电势

K-与磁场分布及轴向长度有关的系数

B-磁感应强度

V-导电液体平均流速

D-电极间距（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累计流量。转换器有4-20mA输出，报警输出及频率输出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。

二、产品特点及安装注意事项

1. 电磁流量计一般不受流体密度、粘度、温度（≤150℃）、压力（正常管道承压）和电导率（＞5μS/cm）变化的影响。

2. 电磁流量计测量精度高（0.5% 0.2%）、耐腐蚀，安装方式多样（法兰、卡盘），多种信号输出（4-20mA Hart ModubsRS485）.

3. 适用于测量导电性介质，如：自然水、自来水、冷却水、锅炉软水（去离子水）、生活污水、经过配液制成的果汁、药液，具有一定腐蚀性的化工废水等。不适用于注射用水、纯化水、超纯水、煤油、酒精、汽油，绝大多数有机物液体，气体（其导电率远低于5μS/cm）等介质的测量。

4. 根据不同测量介质合理选择电极和内衬，电磁流量计一般为三电极，水平分布管道内壁中心处，避免管道内流体沉淀物糊上电极导致测量失真。电极材质一般分为316L（默认）、哈B、哈C、钽、铂金电极等。一般自然水、自来水、生活污水等无腐蚀的介质常用316L电极，有一定腐蚀性，比如工业废水含有氯化氢HCL的介质具有一定腐蚀性，多用哈C或钽电极，同理，一般自然水、自来水、生活污水等无腐蚀性的介质常用橡胶衬里，有一定腐蚀性，比如工业废水含有氯化氢HCL的介质具有一定腐蚀性，多用PTFE聚四氟乙烯衬里。

5. 同一台电磁流量计可水平安装也可垂直安装，流体流速慢不能确保满管的情况下优先考虑垂直安装，介质下进上出确保管道满管，没有空气才能确保测量稳定准确。、

6. 流量计安装管道上，确保流量计前段预留十倍于口径的直管段，后端预留五倍于口径的直管段，比如DN50的电磁流量计，流量计前段直管段500mm后端250mm，注意这个是保证测量稳定准确的合理直管段量，有条件的情况更长直管段亦可。
