正压送风防烟测控系统实施方案

发布时间:2019-08-26 15:52:48 阅读人数:1166

一、设计依据


        正压送风作为一种行之有效的防烟楼梯间(以下简称“楼梯间”)与前室(或合用前室)的防烟方式,在国内外高层建筑设计中已被广泛接受和采用。不论国内还是国外的防烟规范,都有一致的加压要求,即应使在火灾时,楼梯间压力大于前室压力大于走廊或室内压力。

        楼梯间余压之所以要大于前室,主要是因为从火灾现场人员疏散方向来看人员是先进入前室再进入楼梯间。当人流量较大时,前室和楼梯间的门会出现同时开启的情况,这时要求正压送风的流向应从楼梯间流向前室再流向走廊或室内,这样才能起到防烟的效果。

        机械加压送风机的全压,除计算不利环管道压头损失外,尚应由余压。其余压值应符合下列要求:防烟楼梯间为40Pa50Pa,前室、合用前室、消防电梯间前室、封闭避难层(间)为25Pa30Pa


二、工作原理

        当发生火灾时,测量前室(合用前室)与走廊之间的压差,当压差值高于30Pa时,风阀控制箱控制前室正压送风机的旁通阀打开;当压差值低于25Pa时,控制旁通阀关闭,以控制前室与走廊之间压差值在25Pa ~ 30Pa之间。

        当发生火灾时,测量防烟楼梯间和走廊之间的压差,当压差值高于50Pa时,风阀控制箱控制楼梯间正压送风机的旁通阀打开;当压差值低于40Pa时,控制旁通阀关闭,以控制前室与走廊之间压差值在40Pa ~ 50Pa之间。

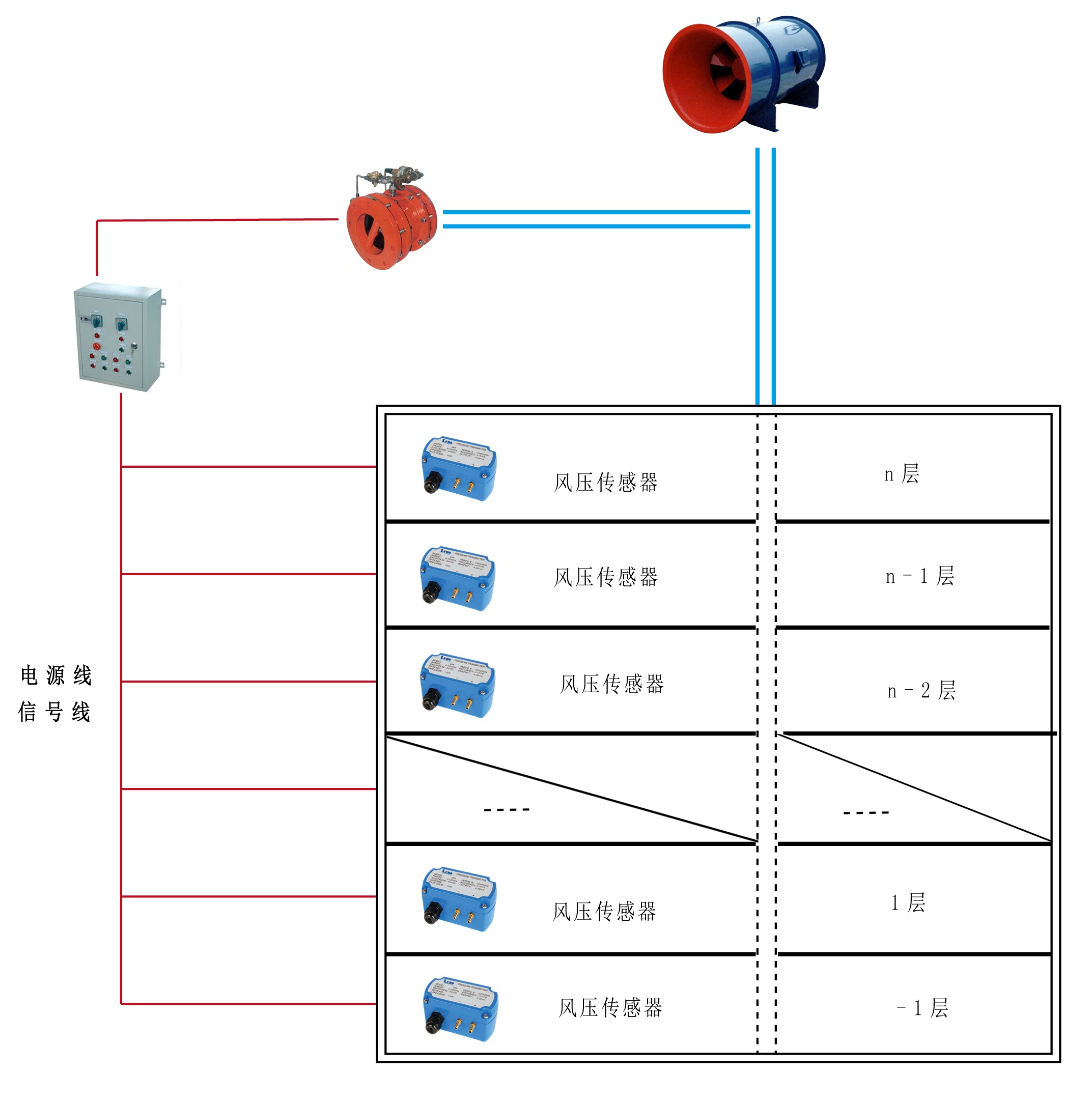

三、设计方案



四、产品特点

1.采用进口高精度、小量程压力/压差传感器芯片,内置工业级ARM主流处理器,可通过液晶显示器实时显示压差值,抗干扰能力强,工作稳定可靠,寿命长。

2.压差控制器具备“回差”(或称“滞环”)功能,满足空气压差“区间”控制。

3.传感器采用两线或四线制输出,接线简单方便,利于现场施工。
