◆测量不受流体密度、粘度、温度、压力、和电导率变化的影响；
◆合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性；
◆全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽；
◆管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
✉ 文档下载：点击下载
400-801-8633
| 产品概述 |
| ━ Product featuresv1 ━ |
T711系列智能电磁流量计由传感器和变送器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品、水处理等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
| 产品特点 |
| ━ Product features ━ |
| 01 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性； |
| 02 测量不受流体密度、粘度、温度、压力、和电导率变化影响； |
| 03 测量管内无可动部件、无阻流部件，测量中几乎没有附加压力损失； |
| 04 该仪表本体采用不锈钢（304或316L）制成，电极和衬里材质符合卫生级标准； |
| 05 采用国外先进结构优化设计，大大提高了仪表的精确度和重复性； |
| 06 该系列卫生型电磁流量计已达到同类型产品国际水准，是卫生型行业导电液体理想的测控仪表。 |
| 07 高清晰度背光LCD显示、全中文菜单操作，使用方便，操作简单，易学易懂。 |
| 工作原理 |
| ━ Probe diameter and response time of sensor ━ |
D－电极间距；（测量管内直径）
| 技术参数 |
━ Technical parameters ━ |
| 被测介质 | 酸、碱、海水等具有强腐蚀性或含有杂质的导电液体 |
| 执行标准 | 电磁流量计（JB/T9248-1999） |
| 仪表口径及连接方式 | 法兰连接（一体式/分体式） 管道式四氟衬里：DN10-DN600 管道式橡胶衬里：DN40-DN2000 |
| 流动方向 | 正、反、净流量 |
| 量程比 | 1：20（特质1:30） |
| 重复性误差 | 测量值的±0.1% |
| 精度等级 | ±0.5%F.S \ ±1.0%F.S |
| 被测介质温度 | 常规橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃ 聚四氟乙烯衬里：-30~+120℃ 高温型四氟衬里-20~+160℃ |
| 额定工作压力 | DN10-DN25≤4.0MPa DN32-DN150≤1.6MPa DN200-DN600≤1.0MPa DN700-DN2000≤0.6MPa |
| 流速 | 0.5~10m/s（定制：0.3-10m/s） |
| 电导率范围 | 被测介质电导率≥5μs/cm |
| 输出信号 | 4-20mA（负载电阻0-750Ω）、脉冲、频率、控制电平 |
| 通讯协议 | RS485,MOBUS协议，Hart协议 |
| 供电电源 | 220VAC、允许误差15%；24VDC、波纹≤5% |
| 直管段长度 | 上游≥5DN 下游≥2DN |
| 法兰标准 | 常规标准：GB/T9113.1-2000 国际管法兰标准：如德标DIN、美标ANSI、日标JIS 国内管法兰标准：如化工部标准、机械部标准 |
| 防爆等级 | Ex db ib IIC T6 Gb |
| 防护等级 | IP65 IP68(定制) |
| 使用环境 | 环境温度：-25℃~+60℃ 相对湿度：5%~95% |
| 总功率 | ≤20W |

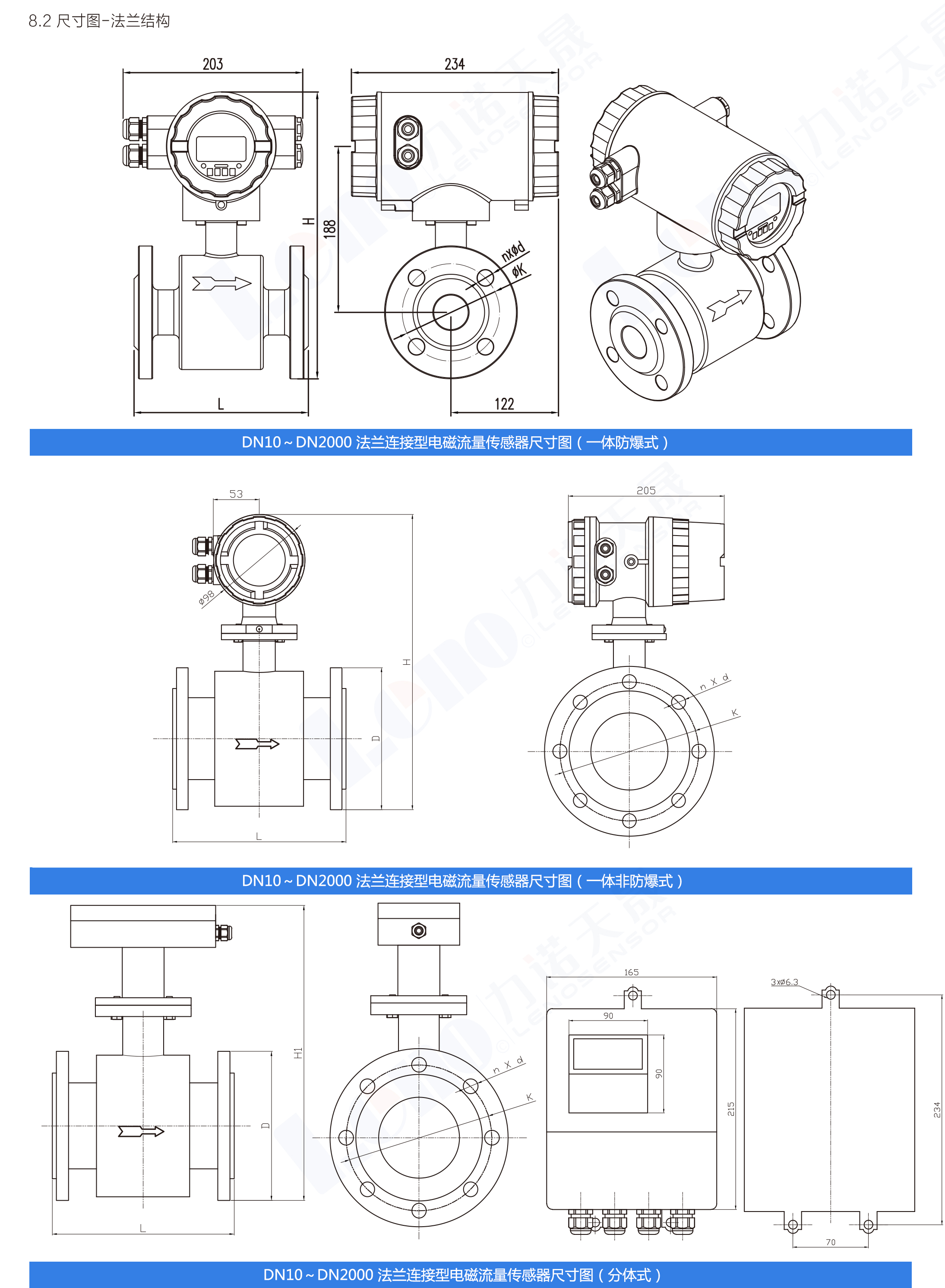

| 外形尺寸 |
| ━ Overall dimension ━ |
