◆一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
◆专用型传感器类型多，可根据用户特殊需要定做；
◆适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
◆先进超低功耗单片微机技术研制，具有结构紧凑，可靠性高；
✉ 文档下载：点击下载
400-801-8633
| 产品概述 |
| ━ Product featuresv1 ━ |

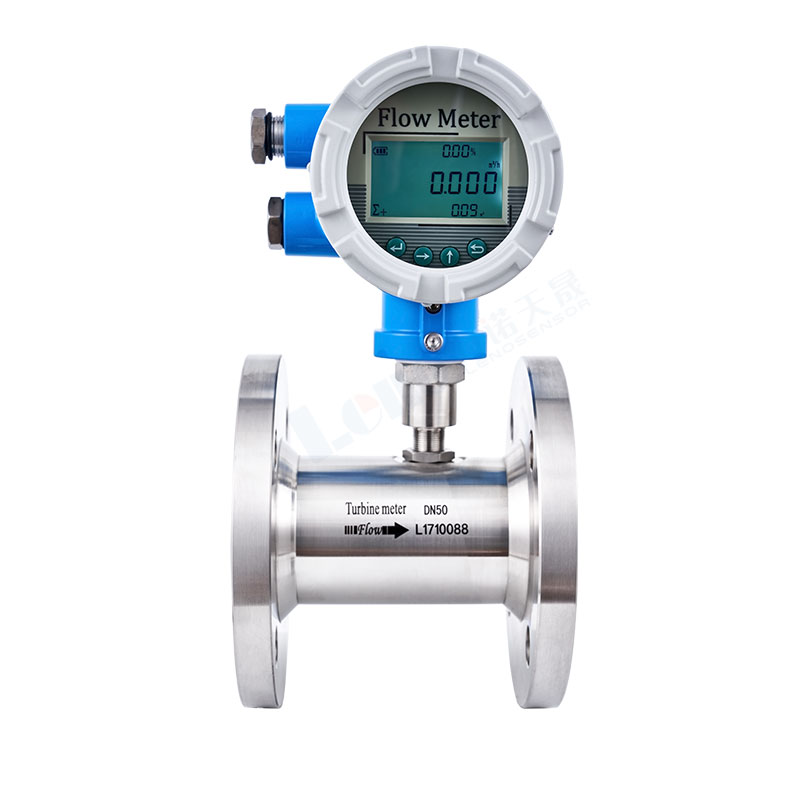

T713系列液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5*10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
| 工作原理 |
| ━ Working principle ━ |
①前置放大器
②叶轮
③法兰
④前导向装置
⑤主轴
⑥轴心
⑦密封圈
⑧壳体
如图所示，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至仪表显示。
| 产品特点 |
| ━ Product features ━ |
| 01 卫生行业专用，采用快装式结构，方便安装与清洗； |
| 02 高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R； |
| 03 重复性好，短期重复性可达0.05%-0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度； |
| 04 输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强； |
| 05 可获得很高的频率信号（3-4kHz），信号分辨力强； |
| 06 范围比宽，中大口径可达1:20，小口径为1:10； |
| 07 适用高压测量，仪表表体上不必开孔，易制成高压型仪表； |
| 08 采用超低功耗微处理器技术，1节3.6V10AH锂电池可使用1年以上； |
| 09 结构紧凑轻巧，安装维护方便，流通能力大； |
| 10 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便； |
| 11 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等； |
| 技术参数 |
━ Technical parameters ━ |
| 执行标准 | 涡轮流量传感器（JB/T9246-1999） |
| 仪表口（mm） 及连接方式 | 4、6、10、15、20、25、32、40采用螺纹链接 （15、20、25、32、40）50、65、80、100、125、200采用法兰连接 |
| 精度等级） | ±1%R、±0.5%R、±0.2%R（需特制） |
| 精度等级 | 一体法兰安装：±1.5%、±1% 插入式：±2.5% |
| 信号输出功能 | 脉冲信号、4-20mA信号 |
| 通讯输出功能 | RS485 通讯、HART 协议 |
| 工作电源 | A.外电源：+24VDC±15%，波纹≤±5%，适用于4-20mA、脉冲输出、RS485等 B.内电源：1组3.0VDC锂电池，电池电压在2.0V-3.0V时均可正常工作 |
| 绝缘电阻 | >500MΩ |
| 量程比 | 1:10；1:15；1:20 |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 |
| 使用条件 | 介质温度：-20℃～+80℃（标配）-20℃～+120℃（订制）-20℃～+150℃（订制） 相对湿度：5%～90%大气压力：86KPa～106KPa环境温度：-20℃～+60℃ |
| 信号线接口 | 基本型：赫斯曼接头、航插接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
| 防爆等级 | Exdb IIC T6 Gb |
| 防护等级 | IP65或更高（可订制） |

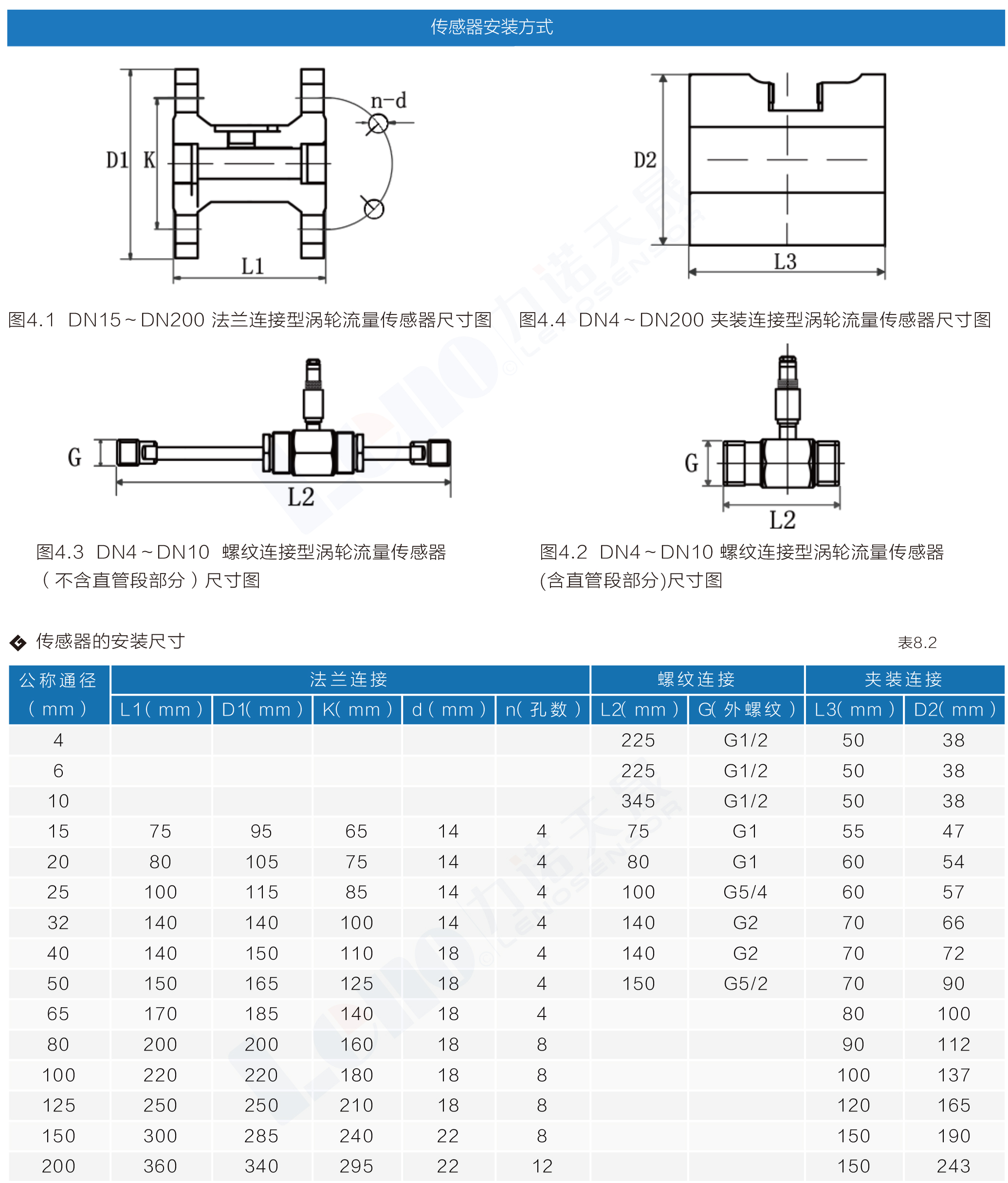

| 外形尺寸 |
| ━ Overall dimension ━ |
