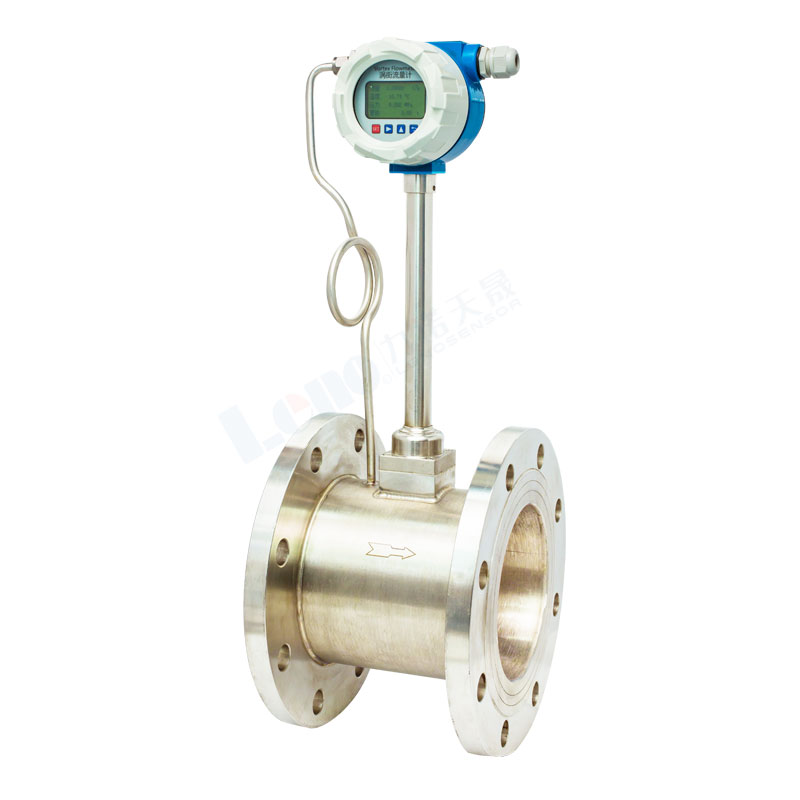

T712温压补偿型蒸汽涡街流量计

产品优势
  • ◆ 温度压力补偿型,可同时实现温度、压力、流量的测量;

    ◆ 测量精度为1.5%,可单独定做±1.0%测量精度;

    ◆ 有一体式、分体式结构,以适应不同的安装环境。

    ◆ 先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了抗振性差、小信号数据混乱等问题;

    ✉ 文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

       T712温压补偿型蒸汽涡街流量计是根据Karman涡街原理测量蒸汽的体积流量、标况的体积流量或质量流量的体积流量计,并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗振性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有普通型和温压补偿型两种型式,普通型测量单一流量信号;温压补偿型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。

工作原理
 Working principle

       涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:f = St × V/d
式中:
f:涡街发生频率 (Hz) ;                                                  V:旋涡发生体两侧的平均流速(m/s);
St:斯特罗哈尔系数(一定雷诺数范围内为常数);       d:旋涡发生体迎流面宽度(m);

涡街流量计工作原理示意图

       这些交替变化的旋涡就形成了一系列交替变化的流体升力,该升力作用在基于压电效应的检测探头上,便产生一系列交变电荷信号,经过前置放大器转换、整形、放大处理后,输出与旋涡脱落频率相同且与流速成正比的脉冲信号。

产品特点
━ Product features

 01  温度压力补偿型,可同时实现温度、压力、流量的测量;
 02  精确度较高,通常液体的测量精度为±1.0%,气体的测量精度为±1.5%;
 03  测量量程范围宽,在雷诺数为2*104-7*106范围内,量程比可达1:20;
 04  压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表;
 05  安装方式灵活,根据现场工艺管道不同,可以水平、垂直和不同角度倾斜安装;
 06  传感器输出脉冲信号,其频率与被测流体的实际流量成线性,零点无漂移,性能稳定,有管道式、插入式等形式;
 07  广泛应用于大、中、小型管道给排水、污水处理、油类及化学试剂以及压缩空气、饱和蒸汽、天然气等介质的流量计量;
 08  采用超低功耗微处理器技术,1节3.6V10AH锂电池可使用1年以上;
 09  由软件对仪表系数非线性进行修正,提高测量精度;
 10  采用EEPROM对累积流量进行掉电保护,保护时间大于10年;
 11  支持客户个性化定制。


技术参数

━ Technical parameters

执行标准 涡街流量传感器(JB/T9249-2015) 涡街流量计(JJG1029-2007)
适用介质 气体、液体、蒸汽
仪表口(mm) 一体法兰安装 / 法兰夹装型:DN15-DN300    插入式:DN300-DN1000
精度等级  一体法兰安装 / 法兰夹装型:±1.5%、±1%    插入式:±2.5%
信号输出功能 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
通讯输出功能 RS485 通讯、HART 协议
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):≤1000m 负载电阻≤750Ω
工作电源 外部供电:传感器:+12V DC,+24V DC;
 变送器:+12V DC ,+24V DC 电池供电:3.6VDC 电池
量程比 1 : 6~1 : 30
传感器材质  1Cr18Ni9Ti,(其它材料可协议供货)
使用条件 介质温度:压电式:-40~260℃;-40~320℃;   电容式:-40~400℃;-40~450℃(协议订货)
 环境温度:-20℃~+60℃      相对湿度:5%~90%        大气压力:86Kpa~106Kpa

允许振动加速度  压电式:0.2g        电容式:1.0~2.0g
防爆等级  ExdIIC T6 Gb
防护等级 普通型 IP65      潜水型 IP68
公称压力(MPa)
 DN25-DN200 4.0MPa( >4.0MPa 协议供货 ),
 DN250-DN300 1.6MPa ( >1.6MPa 协议供货 )。
