T716-KP卫生型金属浮子流量计

产品优势
  • ◆卫生行业专用,采用快装式结构,方便安装与清洗;

    ◆特别适用于小口径和低流速介质流量的测量;

    ◆现场瞬时/累积流量显示及双显示;带数据恢复;

    ◆长期稳定性好,可兼容直流24VDC供电和电池供电双供电模式;


    ✉ 文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

       T716-KP卫生型金属浮子流量计(又名:金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点,它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的测量。多年来,金属管浮子流量计以其优良的综合性能和长期的稳定性,以及较好的性价比,在石化、钢铁、电力、食品、制药、水处理等行业得到了广泛的应用

工作原理
 Working principle

      T716系列金属管浮子流量计主要由两大部分组成:传感器和显示器 。传感器主要由连接法兰或卡盘、测量锥管、浮子和上下导向器组成;显示器主要由売体、磁传动系统、刻度盘和电远传系统组成。在垂直的锥形测量管内,有一可上下移动的测量部件一浮子(图1) ,当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管向上移动。当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。也就是说,流体流量的大小, 决定了浮子在测量管中的位置, 从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥形管之间的环形面积保持恒定。浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力P,这三个力达到平衡。根据流体动力学的柏努力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理设计的。在浮子的内部, 镶嵌一高性能永久磁体, 当浮子处于平衡位置时在锥形管的外面, 安装一磁传感器, 这样, 就能将测量管内浮子的直线位移通过非接触形式传递到显示器中, 通过检测和处理后,最终显示在显示器的刻度盘上或输出相应的标准4~20mA电流信号

产品特点
━ Product features

 01  卫生行业专用,采用快装式结构,方便安装与清洗;
 02  适用于小口径和低流速介质流量测量;
 03  双液晶显示,现场瞬时/累积流量显示;
 04  全金属结构,适用高温、高压和强腐蚀性介质;
 05  可用于易燃、易爆危险场合;
 06  带有数据恢复,数据备份及掉电保护功能;
 07  长期稳定性好,维护成本低,使用寿命长;
 08  兼容直流24VDC供电和电池供电双供电模式;
 09  结构紧凑轻巧,安装维护方便,流通能力大;
 10  可非标定制量程范围;
 11  可非标订做接液材质、


技术参数

━ Technical parameters

仪表口径  DN15~DN150
流量范围

  液体: 1.0~150000L/h

  气体: 0.05 ~3000m /h

量程比  10: 1 , 20: 1 (特殊)
精度  ±1.5%、±1.0%(特殊)
压力等级  DN15-DN50:4.0MPa(最大20MPa) DN80-DN150:1.6MPa (最大: DN80: 10MPa; DN100: 6.4MPa;)
介质温度  标准: -30℃~ +120℃,高温: 120℃~ 350℃
供电电源  24VDC(12 ~ 36VDC)
输出信号  4~20mADC(二线制) ,可附加HART协仪
输出负载  500Ω(24V供电时)
环境温度  就地型: -40℃~ 120℃ ,远传型: -30℃~60℃
存储条件
  温度: -40℃~85℃,湿度: ≤85%

连接方式  卡盘连接 , 法兰连接
防护/防爆等级

  防护等级:IP65

  防爆等级: ExdIICT6 Gb

介质粘度  DN15:η<5mPa.s  DN25:η<250mPa.s
接液材质
  R1:304  1Cr18Ni9RO:304  0Cr18Ni12Mo2Ti
  RL:316L  00Cr17Ni14Mo2Ti  Ti:钛合金  RP:聚四氟乙烯

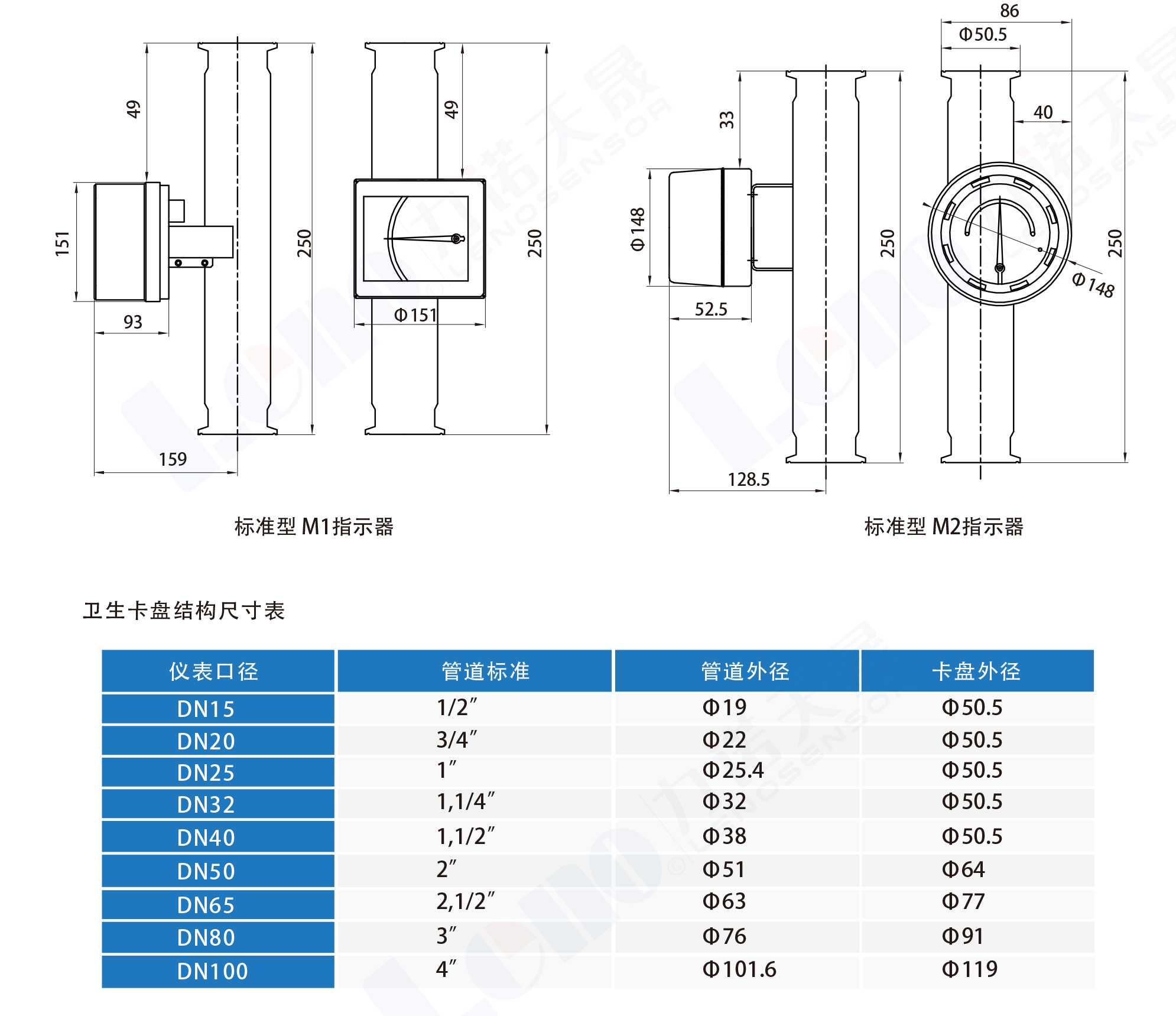

外形尺寸
━ Overall dimension
